Bosch Rexroth ctrlX DRIVE Anwendungsbeschreibung Seite 83

ctrlX DRIVE Runtime AXS-V-03 Funktionen

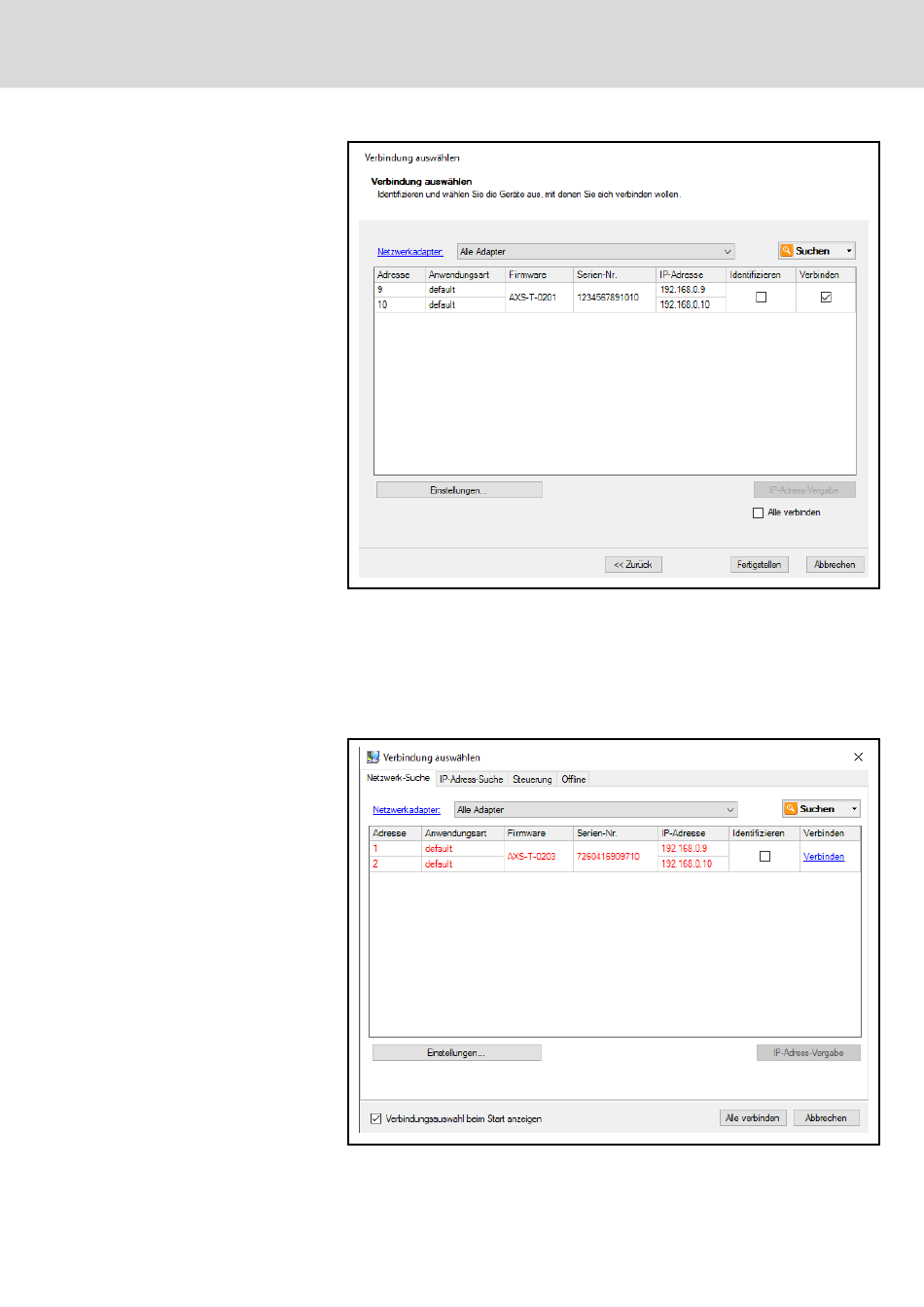

Abb. 5-6: Verbindung mit den Antrieben herstellen
Mit dem Betätigen des "Fertigstellen" wird eine Verbindung zu Antrieb herge‐
stellt. Die Achse 9 & 10 ist in diesem Fall ein "XMD" Doppelachsgerät.
Falls die Netzwerk-Suche erfolgreich war, aber die IP-Adresse nicht passt, ist
keine Kommunikation möglich. ctrlX DRIVE Engineering zeigt das Gerät
dann in Rot an.
In diesem Fall gibt es folgende Möglichkeit nach Klick auf "Alle verbinden".
Abb. 5-7: IP-Adresse passt nicht
Inbetriebnahme (Assistenten)
R911410072 _Ausgabe 03 Bosch Rexroth AG
65/549
