Vor der Freigabe des Inselnetzes an Verbraucher muss ggfs. der Transfor‐
mator magnetisiert und ggfs. auf ein bestehendes Inselnetz synchronisiert
werden, hierzu bietet folgender Dialog Einstellmöglichkeiten:

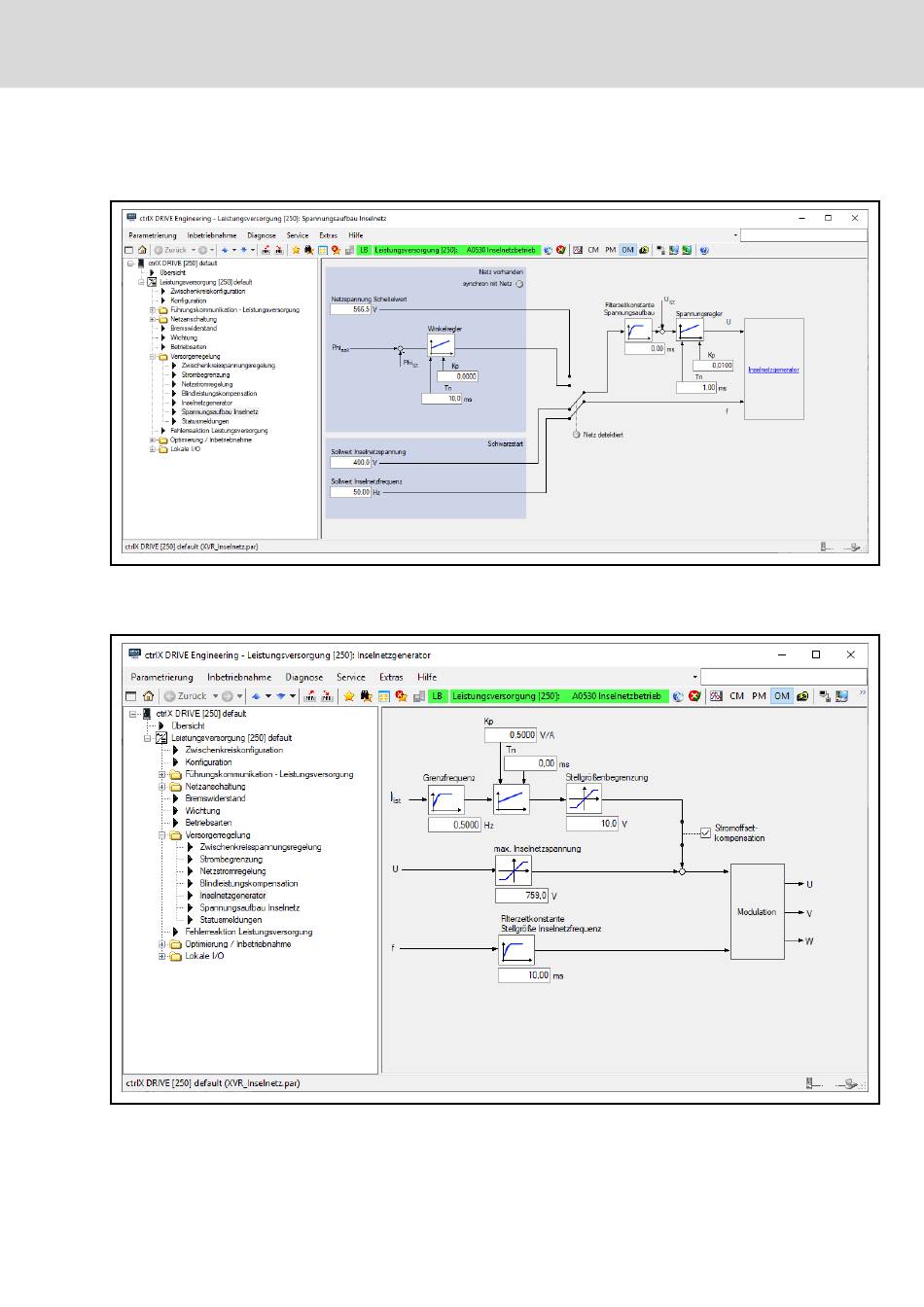

Abb. 9-38: Inselnetz, Einstellmöglichkeiten
Aus den Sollwerten erzeugt der Inselnetzgenerator das Dreiphasensystem
welches anschließend über den Modulator ausgegeben wird:
Abb. 9-39: Inselnetz, Generator
Weiterführende Informationen zur Inbetriebnahme eines Versorgungsgerätes
im Inselnetzbetrieb finden sich unter nachfolgendem Link:
Leistungsversorgung
