ctrlX DRIVE Runtime AXS-V-03 Funktionen
ctrlX CORE interne Steuerung
F Sicherung
LB Leistungsbereitschaft
XCS Umrichter (1-Achs)
XCD Umrichter (2-Achs)
XF50/XF51 EtherCAT-Master
XF** Kommunikation (Ethernet basierter Feldbus)
XMS Wechselrichter (1-Achs)
XMD Wechselrichter (2-Achs)
XNF Netzfilter (optional)
XNL Netzdrossel (optional)
XVE Versorgungsgerät (einspeisend)

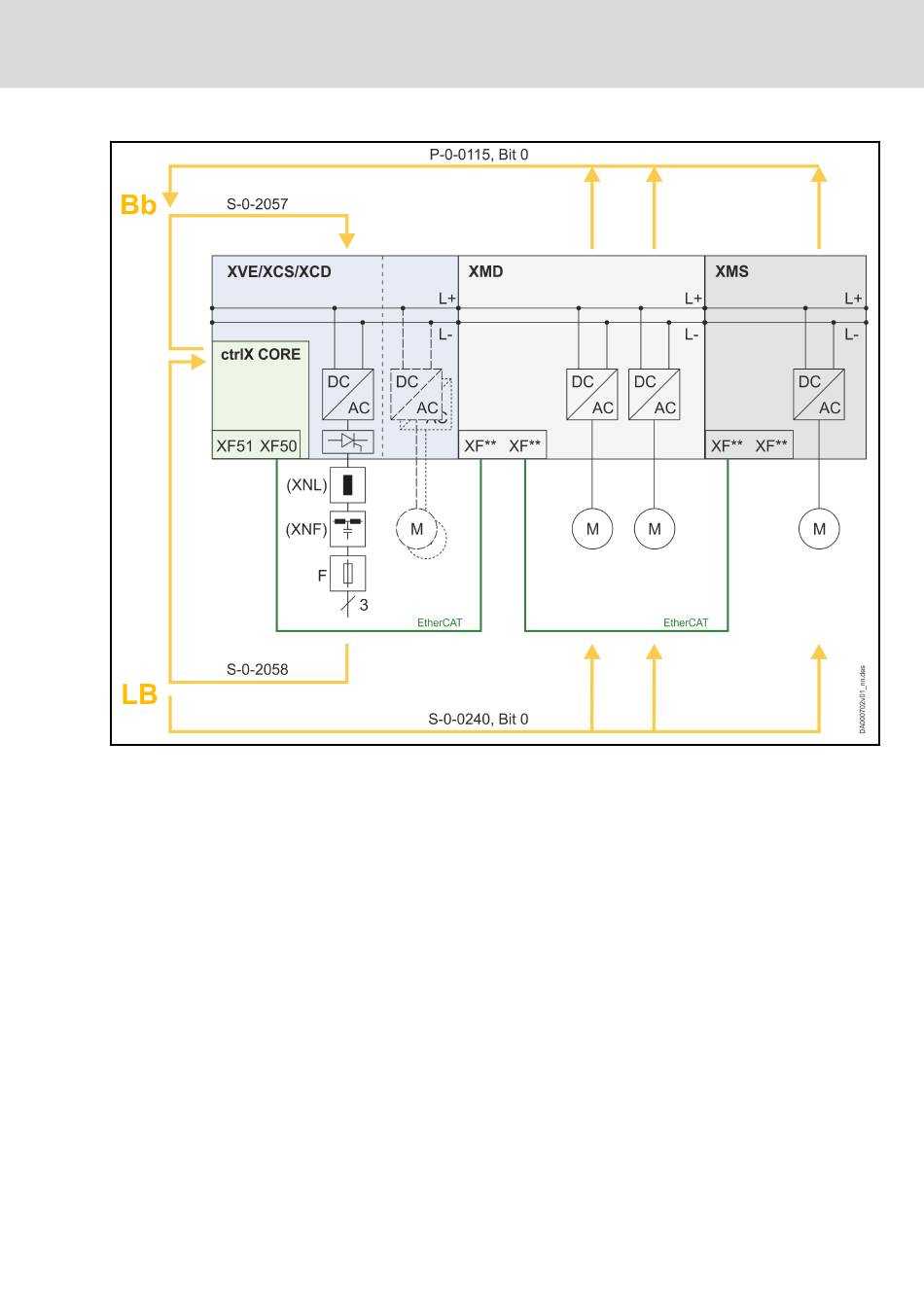

Abb. 9-6: Achsverbund mit Informationsaustausch via Feldbus und interner
Steuerung ctrlX CORE bei XVE, XCS oder XCD
Beim Informationsaustausch via Feldbus und interner Steuerung ctrlX CORE
existieren bereits vorgefertigte Funktionsbausteine und Parameterdateien.
Leistungsversorgung
