Weitere ctrlX DRIVE Runtimefunktionen
Belegung der Geräteschnittstelle
Bosch Rexroth AG R911410072 _Ausgabe 03

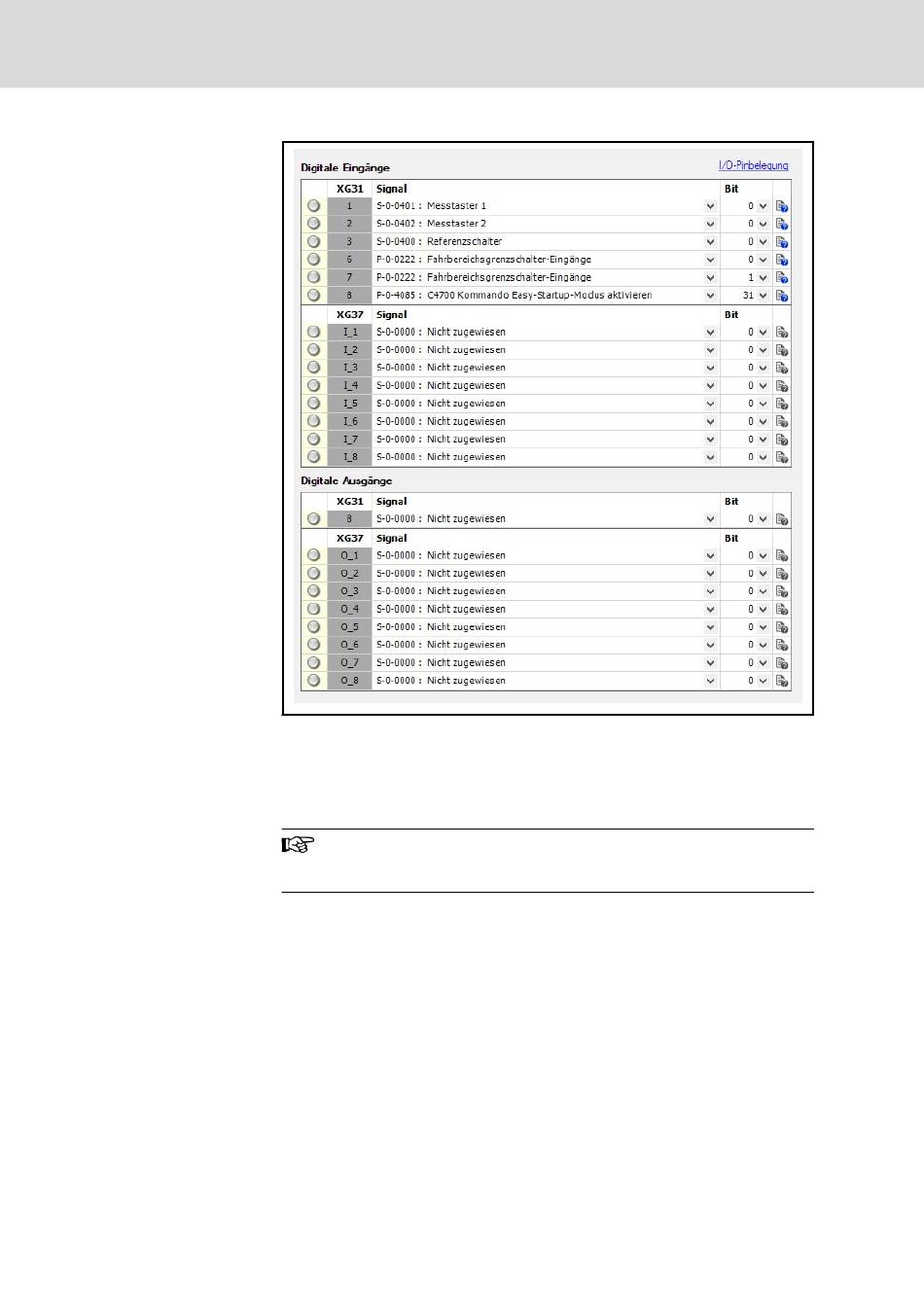

Abb. 19-11: Defaulteinstellung der digitalen Ein-/ Ausgänge
Über die jeweiligen Pulldown-Menüs können die Parameter sowie die Bit‐
nummern den Ein-/ Ausgängen des Antriebsregelgerätes zugeordnet wer‐
den.
Ein Ausgang wird prinzipiell wie ein Eingang konfiguriert.
Links im Dialogfenster befindet sich für jeden Ein-/ Ausgang eine
Status LED, die den aktuellen Zustand der Geräteschnittstelle
zeigt.
Beim Anklicken der I/O Pinbelegung rechts oben im Dialog, öffnet sich eine
Textbox mit der Belegung der digitalen Ein-/ Ausgänge der Geräteschnittstel‐
le.
