ctrlX DRIVE Runtime AXS-V-03 Funktionen
16.10.2 Relevanz für den Anwender
16.10.3

Inbetriebnahme

16.10.4 Weiterführende Informationen und Details
Netzspannungssteuerung und
Netzfrequenzsteuerung
Die Betriebsart steht nur bei rückspeisefähigen Versorgungsgeräten (z. B.
XVR) zur Verfügung. Sie ist nur relevant, wenn das Gerät als Inselnetzver‐
sorger verwendet werden soll. Bei der Betriebsart dürfen keine weiteren in‐
selnetzbildende Geräte am Inselnetz angeschlossen sein.

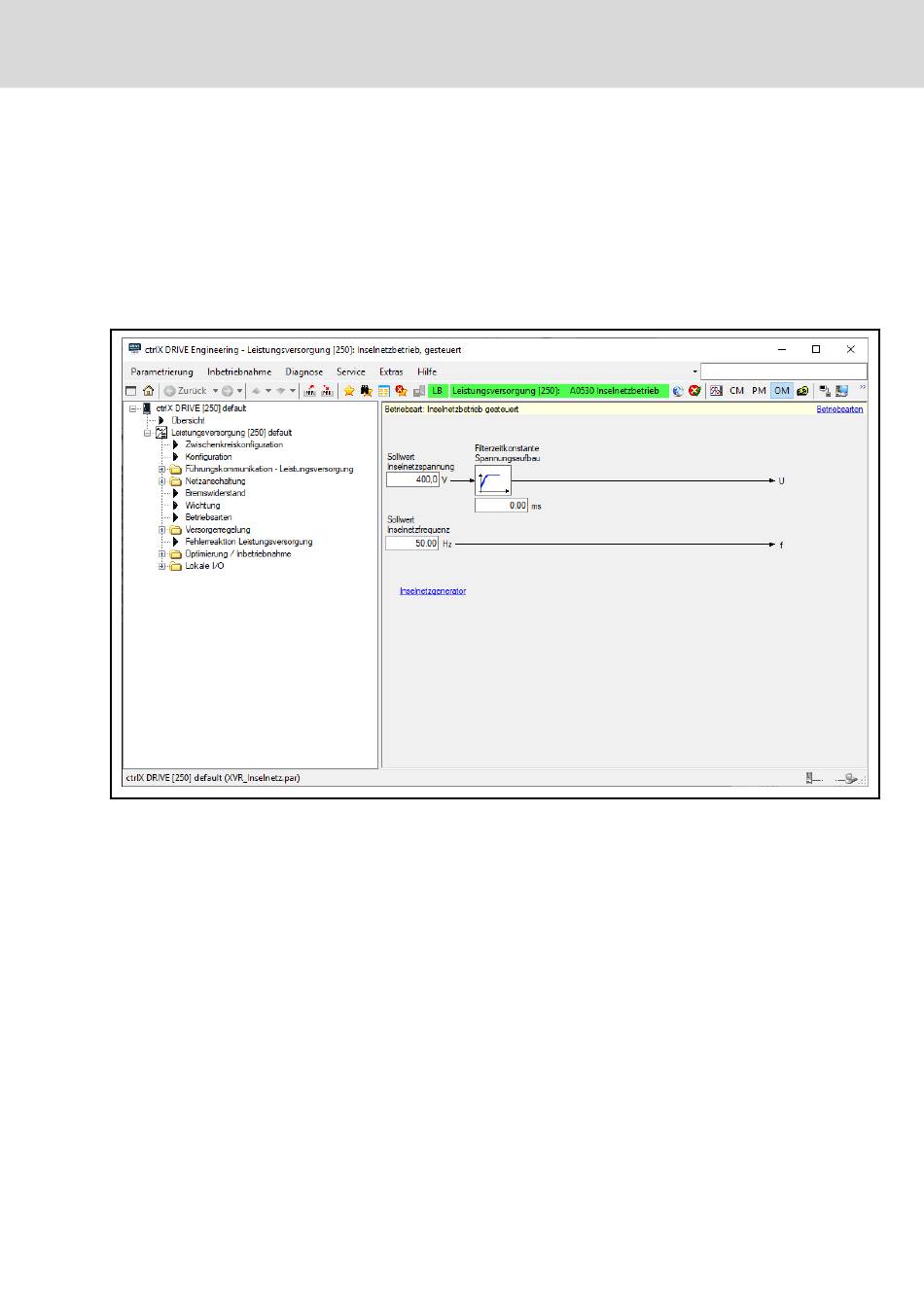

Für die Parametrierung der Betriebsart "Inselnetzbetrieb, gesteuert" steht in
ctrlX DRIVE Engineering folgender Dialog zur Verfügung:
Abb. 16-36: Parametrierung der Betriebsart "Inselnetzbetrieb, gesteuert"
Weiterführende Inbetriebnahmehilfen finden sich unter folgendem Link:
https://www.ctrlx-automation.com/community
Bei der Netzspannungssteuerung und der Netzfrequenzsteuerung werden
eine konstante Spannung (S-0-1716.0.160) und eine konstante Frequenz
(S-0-1716.0.161) vom Versorgungsgerät ausgegeben. Die Spannungsform
ist sinusförmig und 3-phasig um 120° verschoben.
Als Schutzfunktion wird in S-0-1716.0.162 die maximale Spannung, die das
Versorgungsgerät inklusive eines optional vorhandenen Transformators aus‐
geben darf, definiert. Das Übersetzungsverhältnis des optional vorhandenen
Transformators wird hierbei berücksichtigt.
Der Sollwert der Spannung kann über einen PT1-Filter mit der Zeitkonstanten
S-0-1716.186 gefiltert werden.
Zur Verwendung der Betriebsart muss der Code 0x8100 in mindestens einen
der Betriebsartenparameter S-0-1709.0.1 bis S-0-1709.0.4 eingetragen wer‐
den.
R911410072 _Ausgabe 03 Bosch Rexroth AG
433/549
Betriebsarten
