Kommunikation, Engineering/Diagnoseschnittstellen
Konfiguration
Aufbau der IP-Adresse
Bosch Rexroth AG R911410072 _Ausgabe 03
● ctrlX DRIVE mit Core, wenn ein separater Anschluss für das
Engineering vorgesehen ist
Damit die IP-Kommunikation über eine Schnittstelle erfolgen kann, muss für
die Schnittstelle zumindest die IP-Adresse und die Netzwerkmaske konfigu‐
riert werden.
Für die Kommunikation über die IP-Netz Grenzen hinweg, kann zusätzlich
eine Gatewayadresse eingestellt werden.
Die Einstellung dieser Informationen im Gerät erfolgt für jede Schnittstelle
mittels eigenen, unabhängigen Parametern.
Interface
Engineering über IP
Panel
Tab. 6-13: Parameter zur Einstellung der IP-Konfiguration
Änderungen werden durch die Aktivierung des Antriebskommandos "C6100
Kommando IP Einstellungen aktivieren" wirksam.
Sind in einem Gerät mehrere Schnittstellen für die IP-Kommuni‐
kation vorhanden, sind unterschiedliche IP-Netze einzustellen.
Alle IP-Adressen des ctrlX DRIVE werden automatisch aktiv. Auch bei Kon‐
flikten mit anderen Geräten im Netzwerk erhält der Antrieb seine IP-Adresse.
Wenn ein Adressenkonflikt besteht, wird die im Antrieb vergebene
Adresse nicht aktiviert. D. h. der Antrieb ist ggf. im Netzwerk nicht
erreichbar. Es ist notwendig über zusätzliche Maßnahmen die Ad‐
ressen zu korrigieren (z. B. manuell über das Display).
Die IP-Adresse eines Kommunikationsteilnehmers setzt sich immer aus einer
Netzwerk-Adresse (Netz-ID) und einer Host-Adresse (Host-ID) zusammen.
Als Defaultwert werden in einem Antriebsregelgerät Klasse-C-Netze (Netz‐
werkmaske 255.255.255.0) verwendet, dabei entspricht die Netz-ID den ers‐
ten drei Byte der IP-Adresse. Die Host-ID ist dann das vierte Byte der IP-Ad‐
resse.

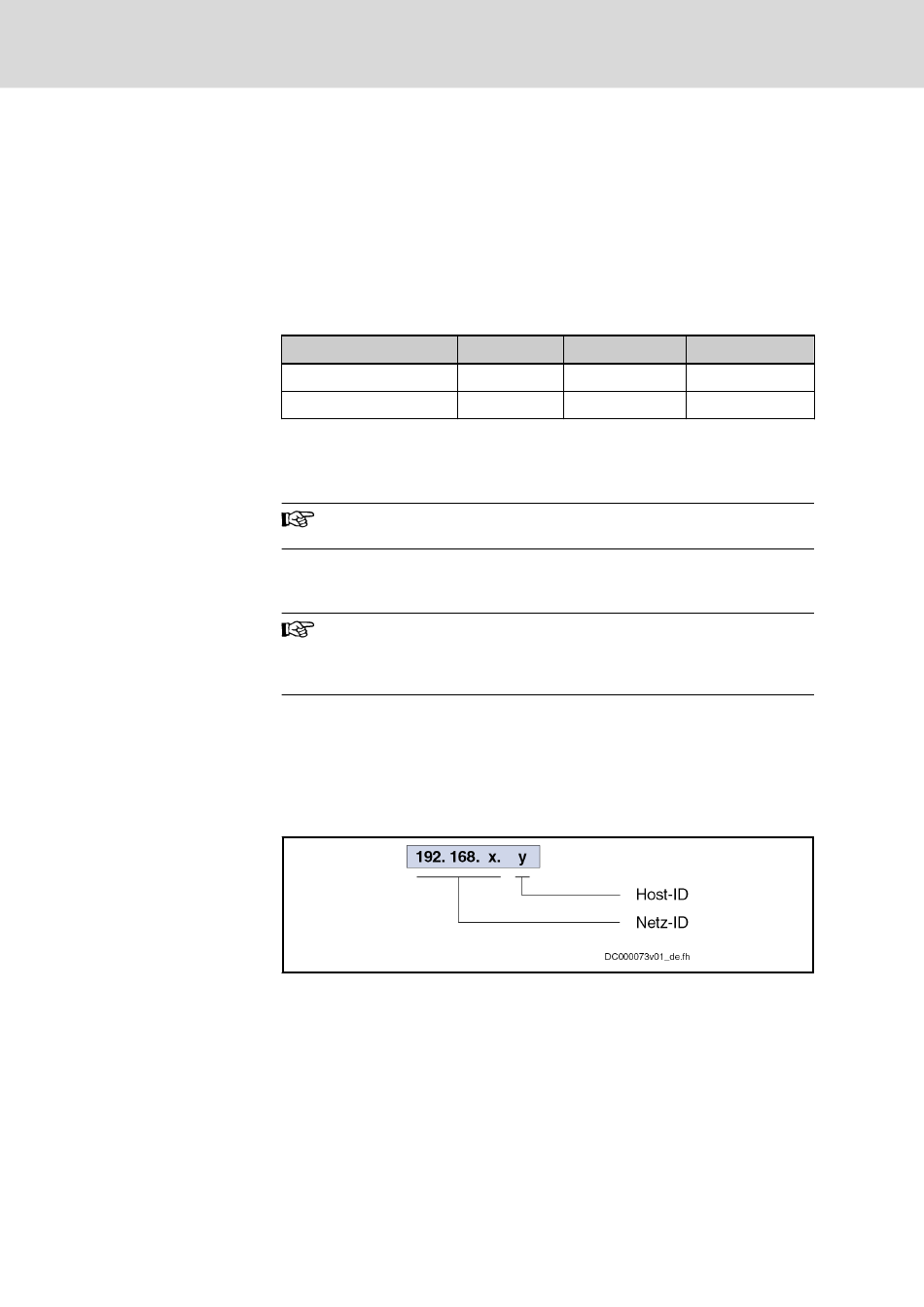

Abb. 6-7: Aufbau der IP-Adresse
Für den Adressbereich der IP-Kommunikation mit dem Antrieb sollte immer
ein "privater" Bereich verwendet werden. Zur Verfügung stehen dabei die de‐
finierten Bereiche der
● Klasse-A-Netze (10.x.x.x/8),
● Klasse-B-Netze (172.16.x.x/12) oder
● Klasse-C-Netze (192.168.x.x/16).
Als IP-Adressbereich wird der Bereich der privaten Klasse-C-Netze
(192.168.x.x) empfohlen bzw. als Default-Einstellung verwendet.
ctrlX DRIVE Runtime AXS-V-03 Funktionen
IP-Adresse Netzwerkmaske
S-0-1020.0.0 S-0-1021.0.0
S-0-1020.10.0 S-0-1021.10.0
Gatewayadresse
S-0-1022.0.0
S-0-1022.10.0
