142/549
Kommunikation, Führungskommunikation
Steuerwörter der Betriebmodi und Führungskommunikationen
7.6
EtherCAT®
7.6.1
Generelles
Topologie
Bosch Rexroth AG R911410072 _Ausgabe 03

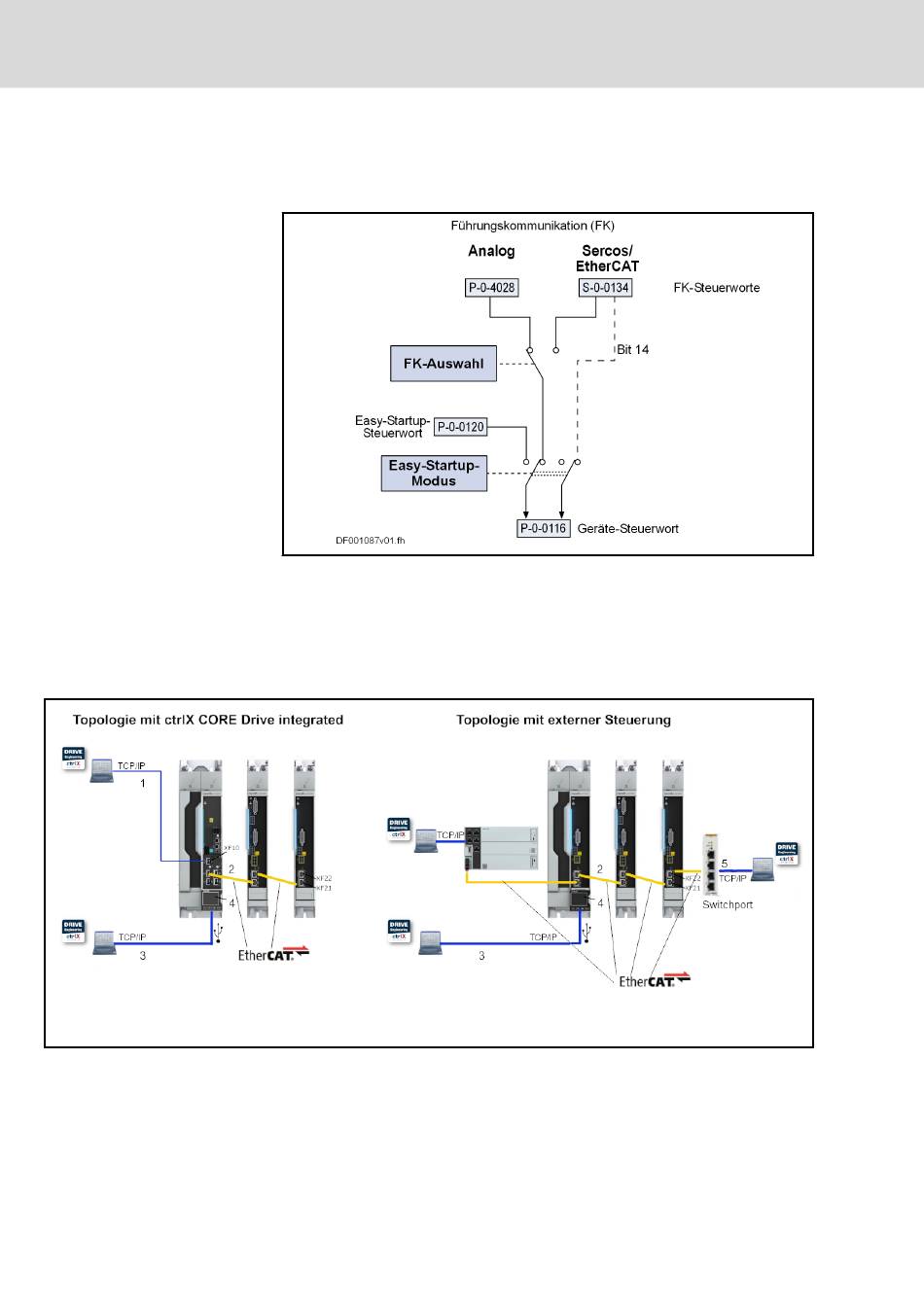

Je nach Betriebsmodus bzw. eingesetzter Führungskommunikation sind un‐
terschiedliche Steuerwörter wirksam, die in folgender Grafik dargestellt sind.
Abb. 7-14:
Übersicht der Steuerwörter der Betriebmodi bzw. Führungskommuni‐
kation
Abb. 7-15:
Engineeringmöglichkeiten bei EtherCAT®
1. ctrlX CORE HMI/Engineering-Port
2. IP-fähige Industrial-Ethernet Führungskommunikation (Feldbus)
3. Virtuelle Ethernet Schnittstelle über USB zum Panel
ctrlX DRIVE Runtime AXS-V-03 Funktionen
