ctrlX DRIVE Runtime AXS-V-03 Funktionen

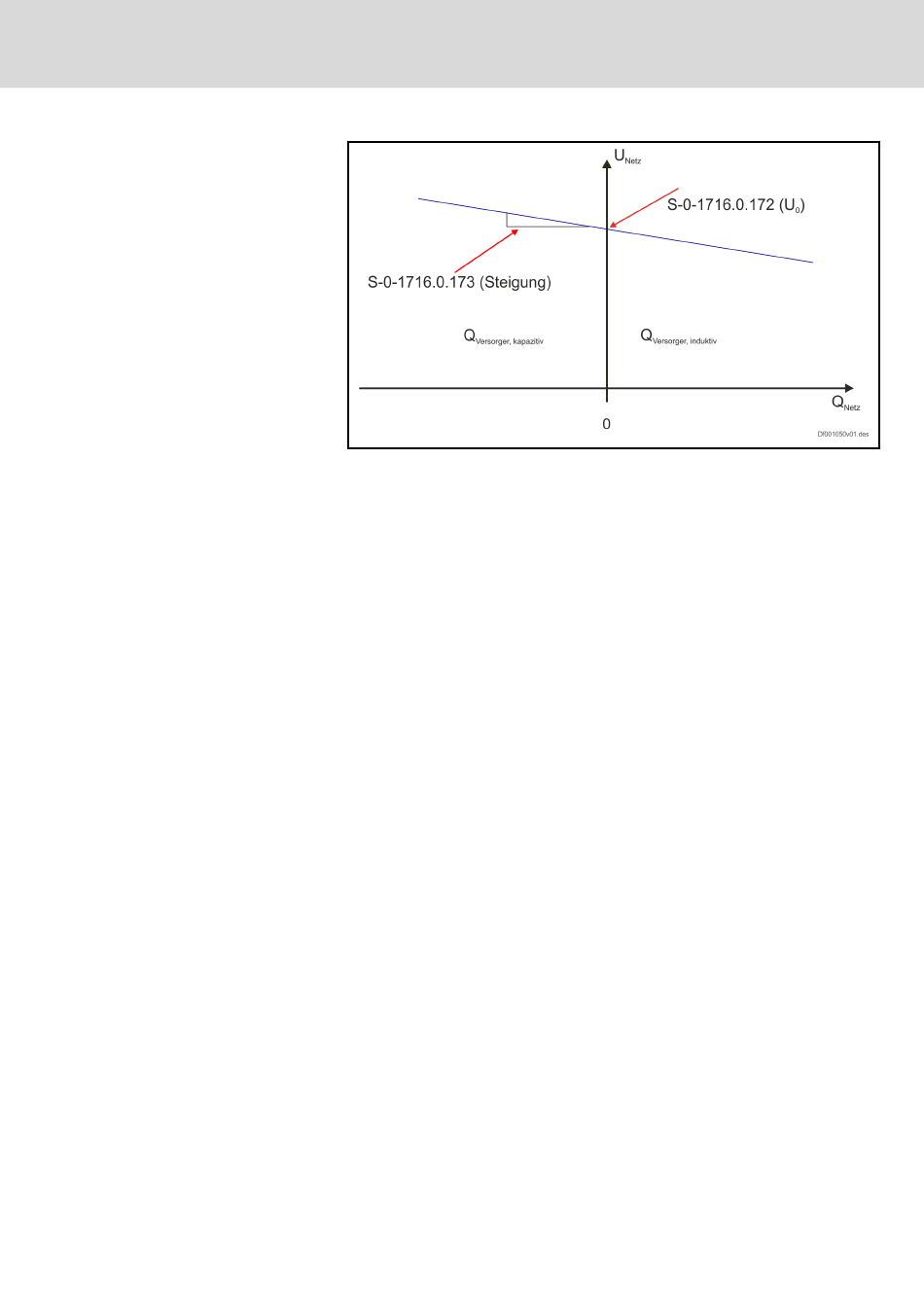

Abb. 16-41:
U-Q-Kennlinie
Durch die Verwendung der Kennlinien ist keine Kommunikationsverbindung
zwischen den Mitgliedern einer Inselnetzversorgungsgruppe erforderlich, da
durch die Absenkung von Netzfrequenz und -spannung ein stabiler Netzbe‐
trieb möglich ist.
Zur Parametrierung der Kennlinien stehen folgende Parameter zur Verfü‐
gung:
●
S-0-1716.0.170, f-P-Kennlinie: f
●
S-0-1716.0.171, f-P-Kennlinie: Steigung
●
S-0-1716.0.172, U-Q-Kennlinie: U
●
S-0-1716.0.173, U-Q-Kennlinie: Steigung
Die Steigung für die f-P-Kennlinie und die Steigung für die U-Q-Kennlinie be‐
ziehen sich jeweils auf die Nennwerte der Versorgungsgeräteleistung.
Als Schutzfunktion wird in S-0-1716.0.162 die maximale Spannung, die das
Versorgungsgerät inklusive eines optional vorhandenen Transformators aus‐
geben darf, definiert. Das Übersetzungsverhältnis des optional vorhandenen
Transformators wird hierbei berücksichtigt.
Solange die Netzspannungsregelung und Netzfrequenzregelung noch nicht
aktiv sind, d. h. das Versorgungsgerät hat noch nicht den Zustand LF bzw.
A0530 erreicht, wirken für die Spannungsausgabe noch die Sollwerte:
●
S-0-1716.0.160, Sollwert Inselnetzspannung
●
S-0-1716.0.161, Sollwert Inselnetzfrequenz
Beim Hochschalten in Leistungsfreigabe (LF) kann es daher unter Umstän‐
den zu einem Sollwertsprung kommen. Dies kann der Fall sein, wenn sich f
vom Sollwert Inselnetzfrequenz bzw. U
deutlich unterscheiden oder das Inselnetz von Beginn an eine starke Belas‐
tung aufweist.
Die Vorgabe der Kennlinienwerte für die Inselnetzspannung erfolgt allerdings
nicht direkt, sondern über einen Spannungsregler. Hierdurch kann die Dyna‐
mik der Sollwertänderung angepasst werden.
Der Spannungsregler wird über folgende Parameter konfiguriert:
●
S-0-1716.0.180, Spannungsregler Proportionalverstärkung (K
●
S-0-1716.0.181, Spannungsregler Nachstellzeit (T
0
0
vom Sollwert Inselnetzspannung
0
)
n
R911410072 _Ausgabe 03 Bosch Rexroth AG
437/549
Betriebsarten
0
)
p
