Bosch Rexroth ctrlX DRIVE Anwendungsbeschreibung Seite 215

ctrlX DRIVE Runtime AXS-V-03 Funktionen
Bb Betriebsbereitschaft
Control Steuerungskomponente
F Sicherung
LB Leistungsbereitschaft
Pin x Digitaler Eingang
XCS Umrichter (1-Achs)
XCD Umrichter (2-Achs)
XF** Kommunikation (Ethernet basierter Feldbus)
XMS Wechselrichter (1-Achs)
XMD Wechselrichter (2-Achs)
XNF Netzfilter (optional)
XNL Netzdrossel (optional)
XVE Versorgungsgerät (einspeisend)

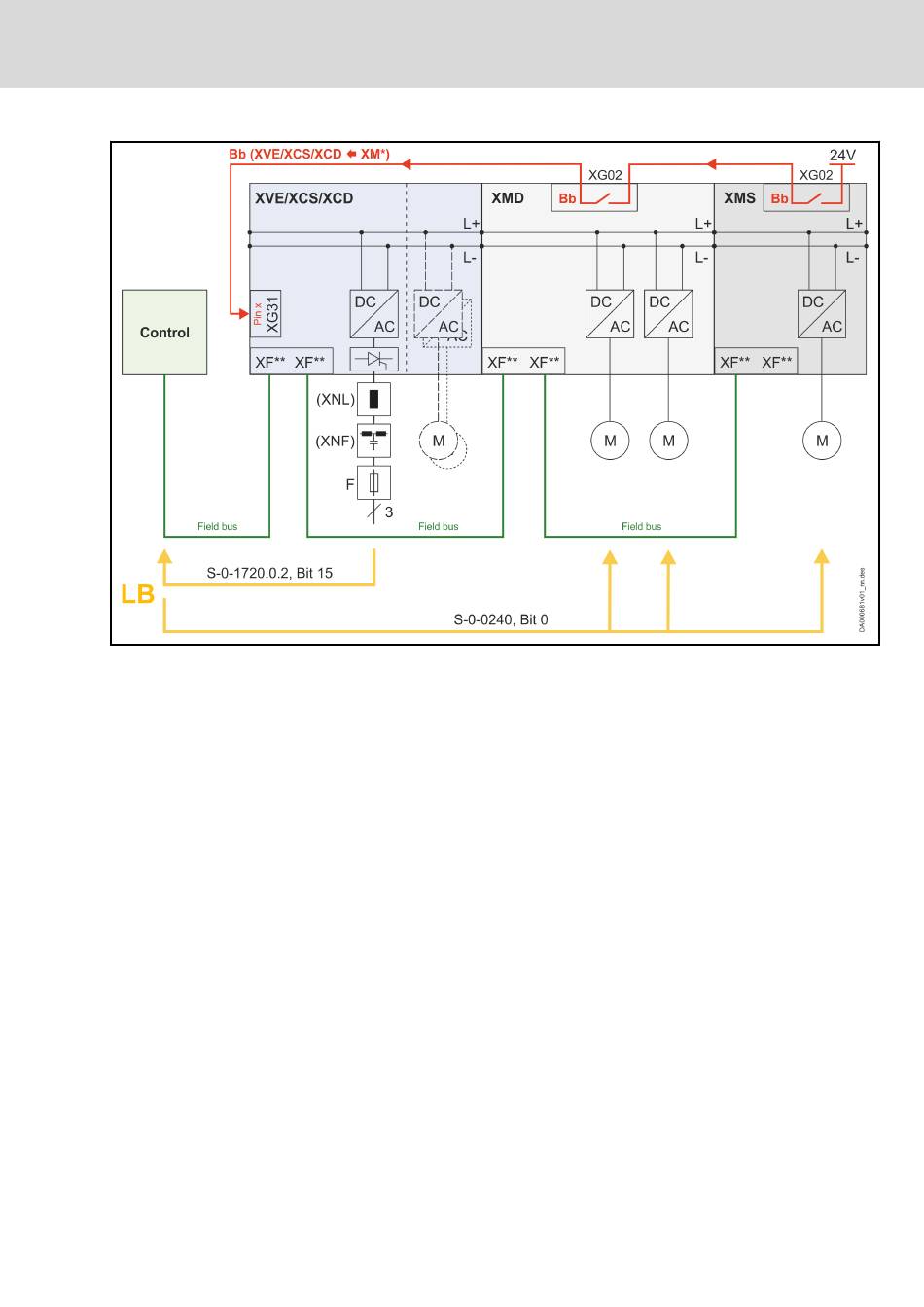

Abb. 9-11: Achsverbund mit Informationsaustausch via Feldbus und digitale
Ein-/Ausgänge mit externer Steuerung bei XVE, XCS oder XCD
Leistungsversorgung
R911410072 _Ausgabe 03 Bosch Rexroth AG
197/549
