lässige Diodenstrom wieder unterschritten oder die Zwischenkreisspannung
erreicht den Sollwert wird die Regelung abgeschaltet.
Der automatische Wechsel in den Hochsetzstellbetrieb dient zum Schutz des
Gerätes vor Überlast und zum Schutz vor Zwischenkreisüberspannung.
Zur Verwendung der Betriebsart muss der Code 0x0037 in mindestens einen
der Betriebsartenparameter S-0-1709.0.1 bis S-0-1709.0.4 eingetragen wer‐
den.
● Die Verwendung der Blindleistungskompensation ist in die‐
ser Betriebsart nicht möglich.
● Im Gleichrichterbetrieb sind die Netzströme nicht sinusför‐
mig.
Siehe auch Kap. "Versorgerregelung am Netz".
● S-0-1706.0.1, Zwischenkreisspannung Sollwert
● S-0-1707.0.1, Zwischenkreisspannung Istwert
● A0506 Versorgungsmodul im Gleichrichterbetrieb
In der Betriebsart "Netzstromregelung" werden wirkstrombildender und blind‐
strombildender Sollwert getrennt voneinander vorgegeben. Das Gerät arbei‐
tet hierbei als Stromquelle bzw. -senke am Zwischenkreis.

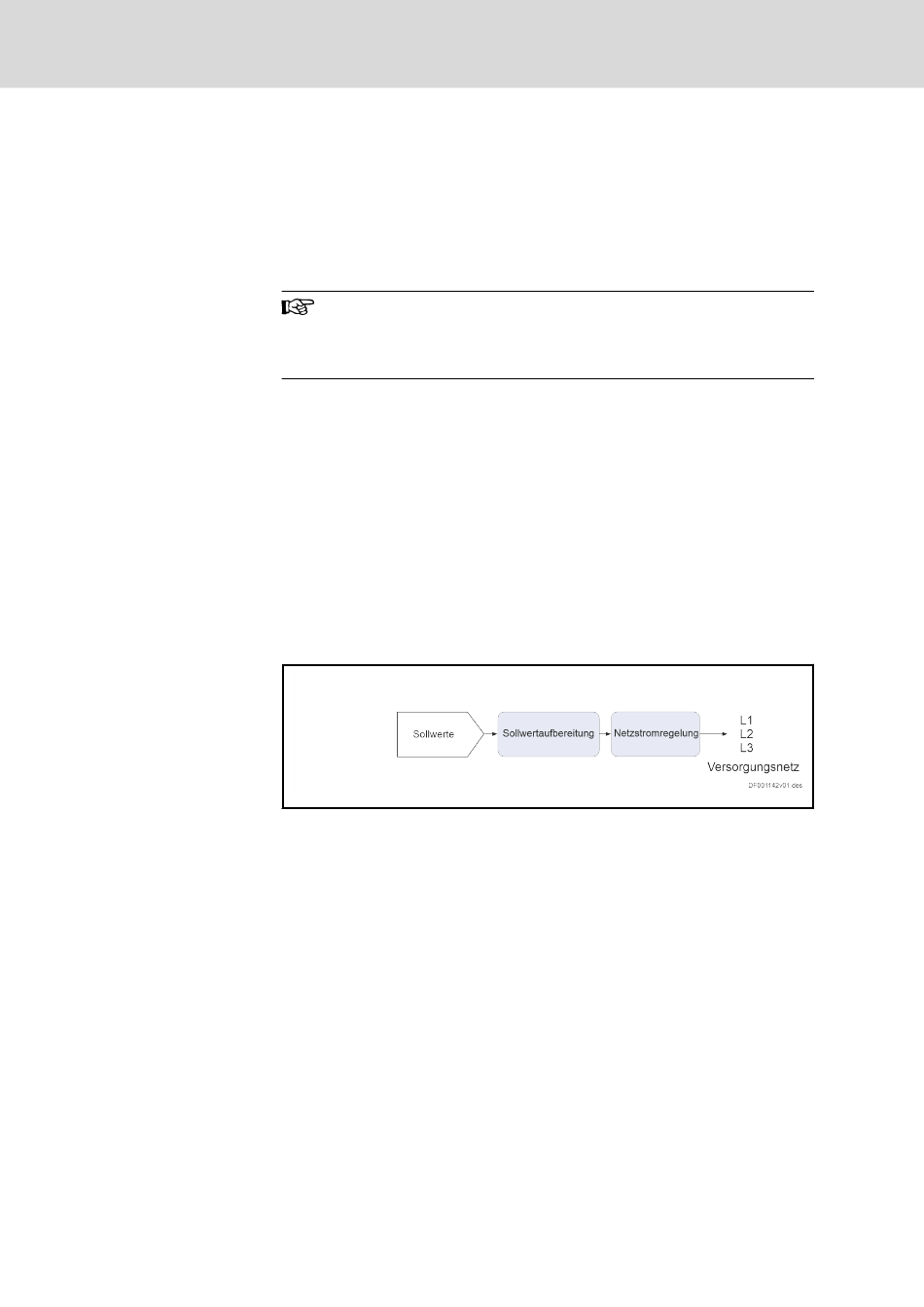

Abb. 16-32: Blockschaltbild der Betriebsart Netzstromregelung
Die Betriebsart steht nur bei rückspeisefähigen Versorgungsgeräten (z. B.
XVR) zur Verfügung. Sie ist nur bei Systemen mit einem spannungsregeln‐
den Gerät am Zwischenkreis (z. B. DC/DC-Steller, Batterie, weiteres XVR, ...)
relevant. Wird das Gerät zur Versorgung des Zwischenkreises bei einem
Achsverbund verwendet, so darf die Betriebsart nicht verwendet werden.
Für die Parametrierung der Betriebsart Netzstromregelung steht in ctrlX
DRIVE Engineering folgender Dialog zur Verfügung:
ctrlX DRIVE Runtime AXS-V-03 Funktionen
