ctrlX DRIVE Runtime AXS-V-03 Funktionen
16.6.2 Relevanz für den Anwender
16.6.3

Inbetriebnahme

16.6.4 Weiterführende Informationen und Details

Beteiligte Parameter und Diagnosen

Beteiligte Parameter

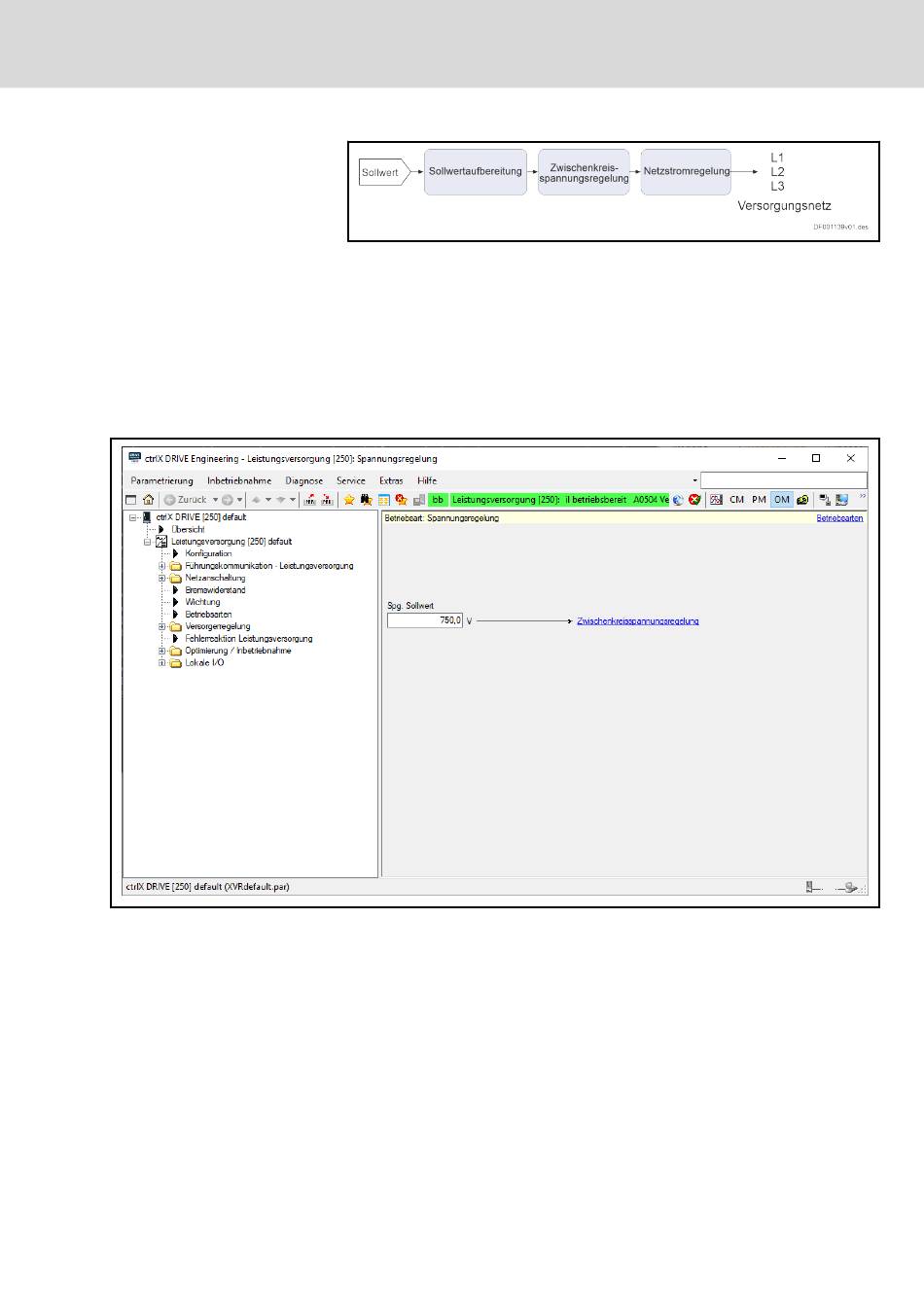

Abb. 16-25: Blockschaltbild der Betriebsart Spannungsregelung
Die Betriebsart steht nur bei rückspeisefähigen Versorgungsgeräten (z. B.
XVR) zur Verfügung. Die Betriebsart Spannungsregelung ist die Standardbe‐
triebsart bei der Versorgung eines Achsverbundes über einen Zwischenkreis.
Für die Parametrierung der Betriebsart Spannungsregelung steht in
ctrlX DRIVE Engineering folgender Dialog zur Verfügung:
Abb. 16-26: Parametrierung der Betriebsart Spannungsregelung
Weiterführende Inbetriebnahmehilfen finden sich unter folgendem Link:
https://www.ctrlx-automation.com/community
Zur Verwendung der Betriebsart muss der Code 0x0013 in mindestens einen
der Betriebsartenparameter S-0-1709.0.1 bis S-0-1709.0.4 eingetragen wer‐
den.
Siehe auch "Versorgerregelung am Netz".
● S-0-1706.0.1, Zwischenkreisspannung Sollwert
R911410072 _Ausgabe 03 Bosch Rexroth AG
425/549
Betriebsarten
