7.4 Steuermöglichkeiten/Zusatzfunktionen
7.4.1

Konfigurierbares Signal-Steuerwort

Generelles

Bosch Rexroth AG R911410072 _Ausgabe 03
Das Kommando-Änderungsbit wird nur gesetzt, wenn das Kom‐
mando über die Führungskommunikation aktiviert wurde.

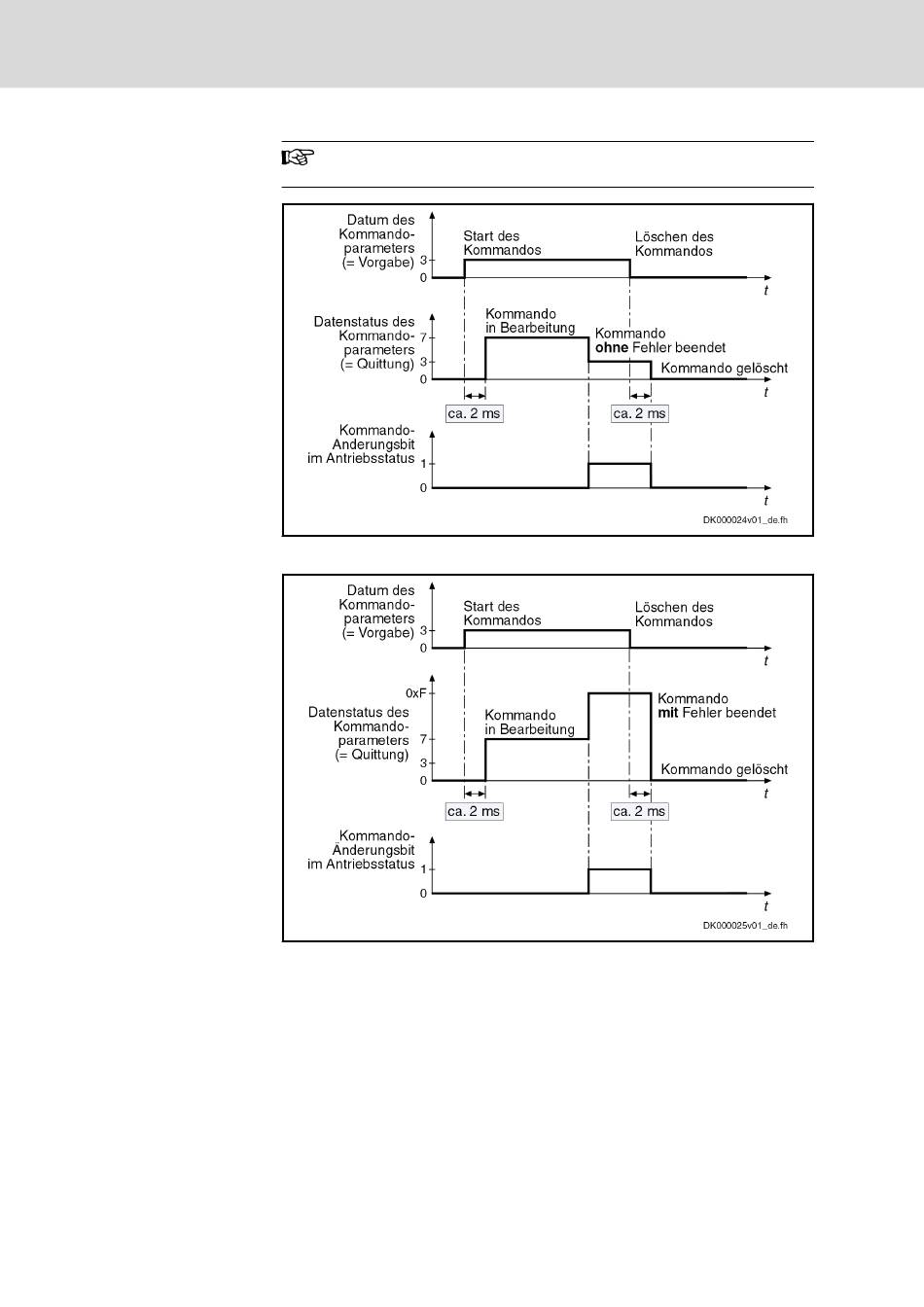

Abb. 7-5: Vorgabe, Quittung und Kommando-Änderungsbit bei ordnungsge‐
mäßer Ausführung
Abb. 7-6: Vorgabe, Quittung und Kommando-Änderungsbit bei fehlerhafter
Ausführung
Mit dem Signal-Steuerwort besteht die Möglichkeit, einzelne Steuerbits, die in
verschiedenen Parametern vorhanden sind, durch einen frei konfigurierbaren
Sammelparameter zu beschreiben. Das konfigurierbare Signal-Steuerwort
dient zur Aufnahme von maximal 16 Bits aus anderen Antriebsparametern.
