Systemübersicht
Verbindungsassistent
Bosch Rexroth AG R911410072 _Ausgabe 03

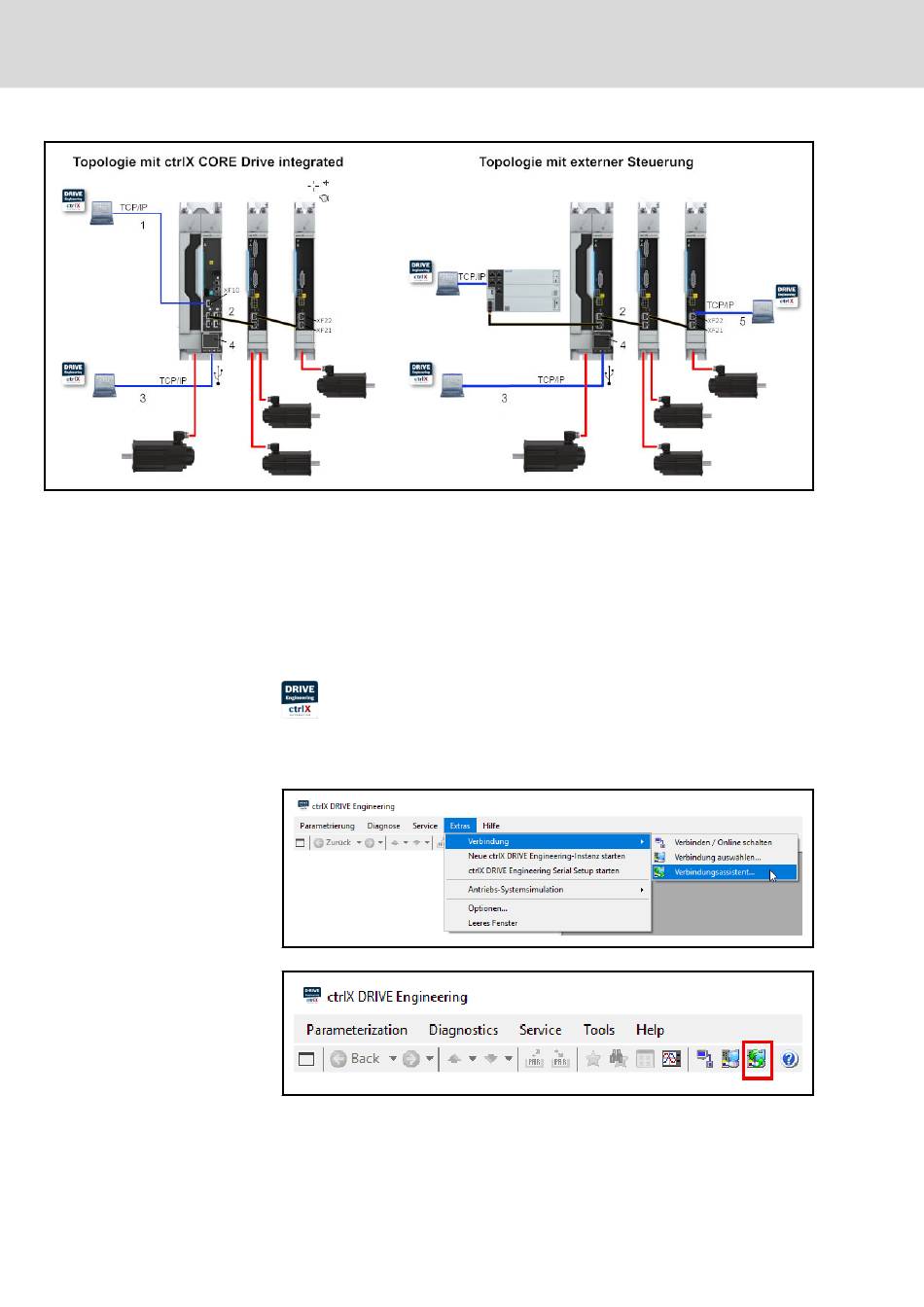

Möglichkeiten für den Engineeringzugang
1 ctrlX CORE HMI/Engineering-Port
2 IP-fähige Industrial-Ethernet Führungskommunikation (Feld‐
bus)
3 Virtuelle Ethernet Schnittstelle über USB zum Panel
4 Panel, das flexibel während des Betriebs von Gerät zu Gerät
steckbar ist
5 Engineering (nur bei Sercos)
Abb. 3-5: Kommunikationsschnittstellen
ctrlX DRIVE Engineering: PC-basiertes Tool zur Inbetriebnahme und
Parametrierung der ctrlX DRIVE Geräte. Bezug über
Über den Verbindungsassistenten ist ein einfacher Verbindungsaufbau in
verschiedenen Topologien möglich.
Abb. 3-6: Aufruf des Verbindungsassistenten unter Menüpunkt "Extras"
Abb. 3-7: Aufruf des Verbindungsassistenten über Symbol in der Menüleiste
ctrlX DRIVE Runtime AXS-V-03 Funktionen
