Weitere ctrlX DRIVE Runtimefunktionen
19.3 Analoge Eingänge
19.3.1

Generelles

Übersicht
19.3.2

Inbetriebnahme

19.3.3 Weiterführende Informationen und Details
Merkmale
Bosch Rexroth AG R911410072 _Ausgabe 03
ctrlX DRIVE Antriebsregelgeräte verfügen on board über einen analogen Ein‐
gang. Über die Option "DA" stehen 3 weitere analoge Eingänge zur Verfü‐
gung. Somit ist es möglich analoge Spannungs- bzw. Stromwerte als
Sollwerte im Antrieb zu verarbeiten.

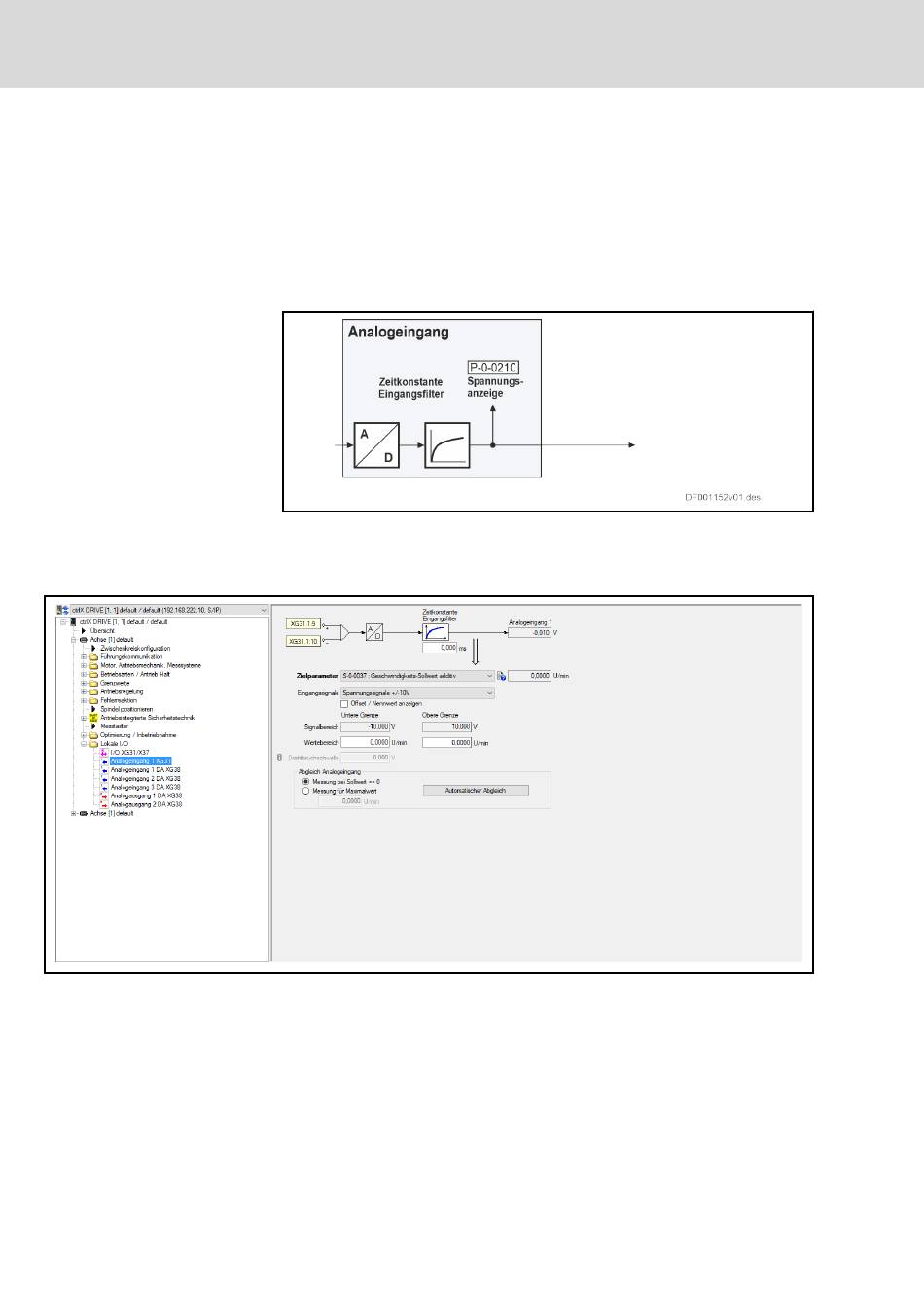

Folgende Grafik zeigt die Zuweisungsmöglichkeiten der Analogeingänge.
P-0-0210 Analogeingang 1, Beispiel
Abb. 19-18: Übersicht: Analoger Eingang und Zuweisung
Abb. 19-19: Lesen und Zuweisen eines Analogeingangs
Weiterführende Inbetriebnahmehilfen "How-to", "All about ctrlX AUTOMATI‐
ON - FAQs, Examples, Technotes and How-tos" finden Sie unter folgendem
Link:
https://developer.community.boschrexroth.com/t5/Rexroth-Developer-Com‐
munity/bg-p/dcdev_community-dev-blog/label-name/rex_c_How-to
Allgemeine Merkmale:
ctrlX DRIVE Runtime AXS-V-03 Funktionen
