Unterstützte Lagemesssysteme
Auswahl der Schnittstelle und des
Gebers
Bosch Rexroth AG R911410072 _Ausgabe 03
regelgerätes erkannt. Beim Umschalten von CM nach PM werden die Daten
des Motors und des Gebers aus dem Geberspeicher automatisch in das Re‐
gelgerät geladen.
Dies ist ein "Plug & Play"-Gebertyp, er wird deshalb durch die
"Geber Scan"-Funktion automatisch konfiguriert!
Falls Verringerung der Initialisierungsdauer erforderlich sein soll‐
te, kann die "Geber Scan"-Funktion in "S-0-0602.x.1, Phys.
Gebertyp" deaktiviert werden. Siehe auch
passung des angeschlossenen Gebertyps" auf Seite

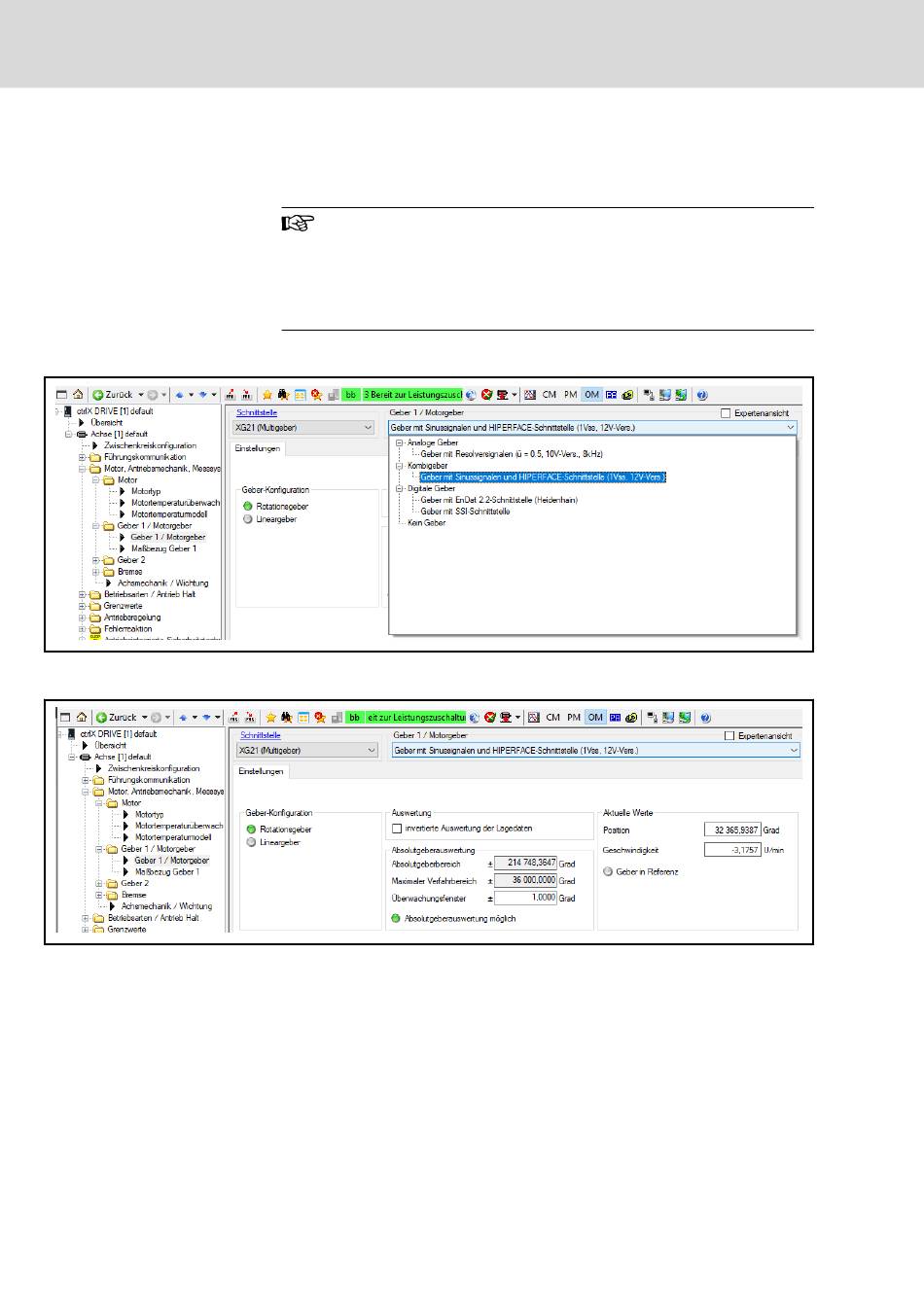

Abb. 12-18:
Auswahl der Geberschnittstelle und des digitalen Gebers im
ctrlX DRIVE Engineering-Dialog, Beispiel "HIPERFACE-Geber"
Abb. 12-19:
ctrlX DRIVE Engineering-Dialog zur Geber-Konfiguration eines
HIPERFACE-Gebers
Zur Visualisierung der zweistufigen Geberauswertung ("Basic" und "Exten‐
ded") kann die "Expertenansicht" eingeschaltet werden. Sie zeigt neben den
Parametern des Basisdialogs (rote Umrandungen) zusätzliche Parameter‐
werte und Stati, die hauptsächlich für Diagnosezwecke relevant sind. Zudem
werden noch erweiterte anwenderseitige Konfigurationsmöglichkeiten darge‐
stellt und dialoggeführt ermöglicht:
ctrlX DRIVE Runtime AXS-V-03 Funktionen
"Erkennung und An‐
295.
