Bosch Rexroth ctrlX DRIVE Anwendungsbeschreibung Seite 273

ctrlX DRIVE Runtime AXS-V-03 Funktionen
Thermischer Zustand
Obere Grenze des thermisch erlaubten
Bereichs erreicht!
Nur bei Sensor KTY84, PT1000 oder KTY83/122:
Kurzschluss oder Leiterbruch festgestellt
Temperaturmodell Motor
Motortemperatur...
... ≥ Wert von
S-0-0204
Tab. 10-3: Zustände der thermischen Motorüberwachung
Der Wert des Parameters "P-0-4046, Wirksamer Spitzenstrom" wird nur vom
Motortemperaturmodell gebildet, wenn das Regelgerät gegenüber dem Motor
ausreichend dimensioniert ist. Bei thermisch nicht vorbelastetem Motor ergibt
sich bei voller Motorbelastung folgender Verlauf:
S-0-0109 Motor-Spitzenstrom
S-0-0110 Spitzenstrom Verstärker
S-0-0111 Stillstandsstrom Motor
P-0-4037 Thermische Kurzzeitüberlast der Wicklung
P-0-4046 Wirksamer Spitzenstrom
t Max. Zeitdauer, nach der das Motor-Temperaturmodell auf den
1
max. KB-Strom reduziert
t Max. Zeitdauer, nach der das Motor-Temperaturmodell auf den
2
max. Dauerstrom reduziert
KB Kurzzeitbetrieb
KF Kühlartfaktor (siehe Hinweis unten)

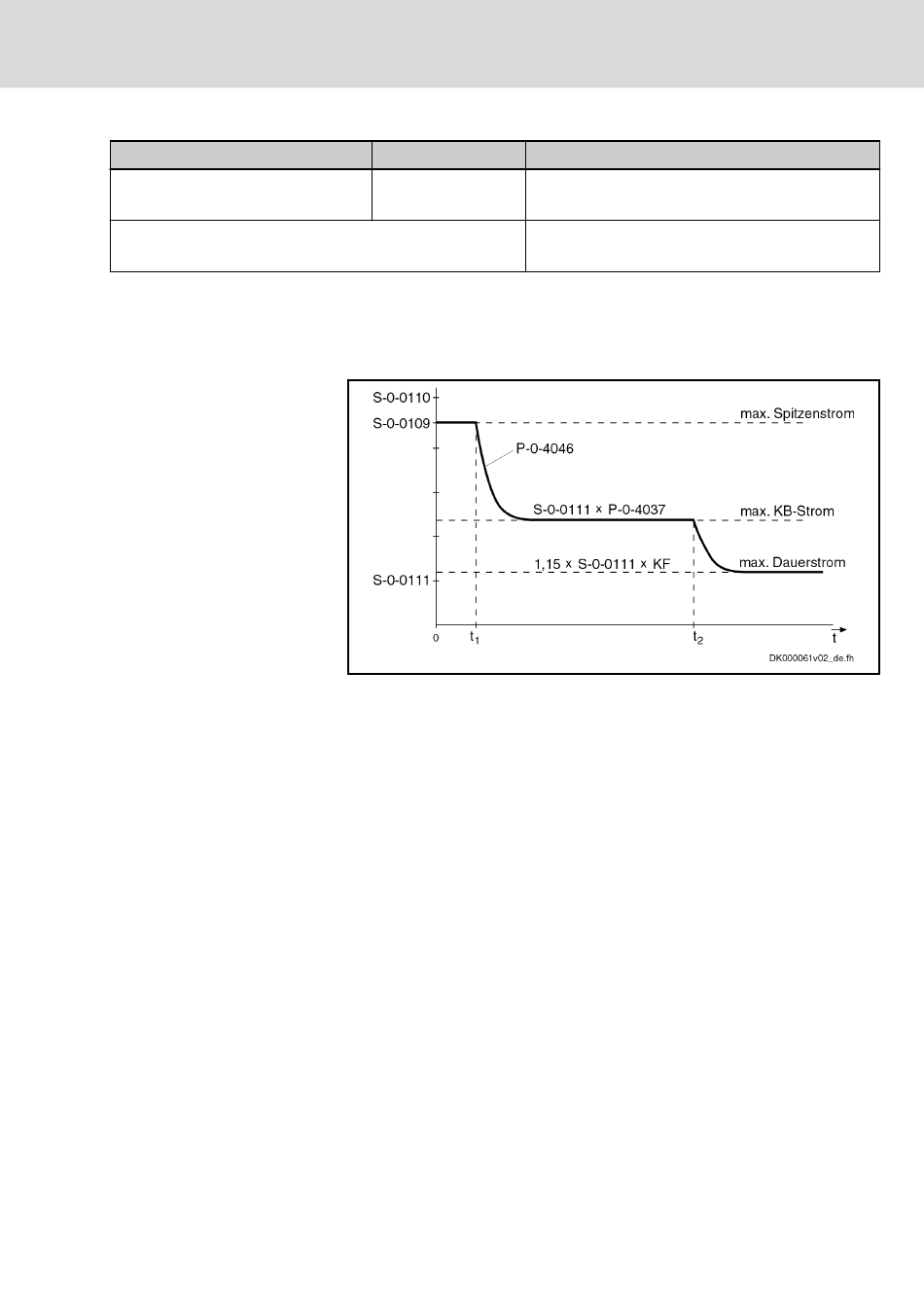

Abb. 10-5: Verlauf des wirksamen Spitzenstroms (P‑0‑4046) bei voller Motor‐
last, gebildet vom Motortemperaturmodell
In Abhängigkeit vom Laststrom des Motors lassen sich die Zeiten t
ermitteln. Sie gelten für einen thermisch unbelasteten Motor und sind somit
theoretische Maximalwerte. Bei Motorbetrieb sind t
genden Faktoren:
● Motor-Regelgerät-Kombination
● thermischen Vorbelastung des Antriebs
● Lastzyklus
Die Zeitdauer t gilt für Lastströme größer, die Zeitdauer t
1
ximal zulässige Kurzzeit-Betriebsstrom. Die Werte werden nach folgender
Formel ermittelt:
Betrieb von Motoren mit ctrlX DRIVE
Meldung und Reaktion
Fehler:
F2019 Motor-Übertemperatur-Abschaltung
Fehler:
F2021 Motor-Temp.-Überwachung defekt
1
R911410072 _Ausgabe 03 Bosch Rexroth AG
255/549
oder t
1 2
und t abhängig von fol‐
2
kleiner als der ma‐
2
