Weitere ctrlX DRIVE Runtimefunktionen
Triggerflanke (P-0-0030)
Bosch Rexroth AG R911410072 _Ausgabe 03

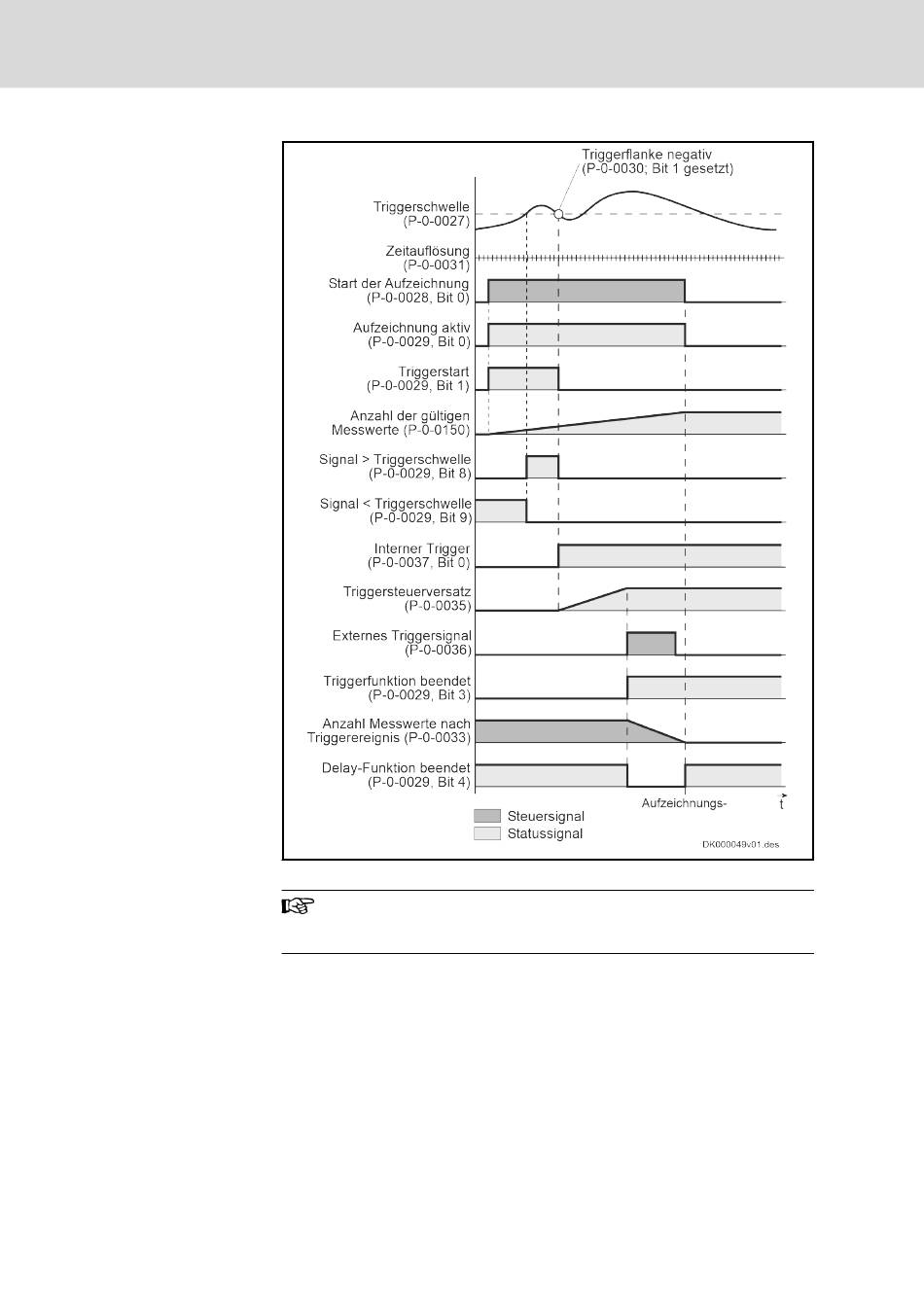

Abb. 19-4: Externer Trigger mit Versatzmessung (P‑0‑0028; Bit 1 = 1)
Die Anwendung der externen Triggerquelle mit Triggerversatzer‐
mittlung ist im Abschnitt
rerer Achsen" beschreiben (siehe unten).
Auswahl der Triggerflanken
Im Parameter "P-0-0030, Oszilloskop: Triggerflanke" kann eingestellt werden,
bei welcher Flanke des Triggersignals der interne Trigger ausgelöst wird.
Hierbei existieren folgende Möglichkeiten:
● Triggerung auf die positive Flanke
Es wird auf den Übergang „kleiner gleich → größer" getriggert.
● Triggerung auf die negative Flanke
Es wird auf den Übergang „größer gleich → kleiner" getriggert.
● Triggerung auf beide Flanken
ctrlX DRIVE Runtime AXS-V-03 Funktionen
"Synchronisation der Messsignale meh‐
