Betriebsarten
16.13.3

Inbetriebnahme

16.13.4 Weiterführende Informationen und Details
Bosch Rexroth AG R911410072 _Ausgabe 03

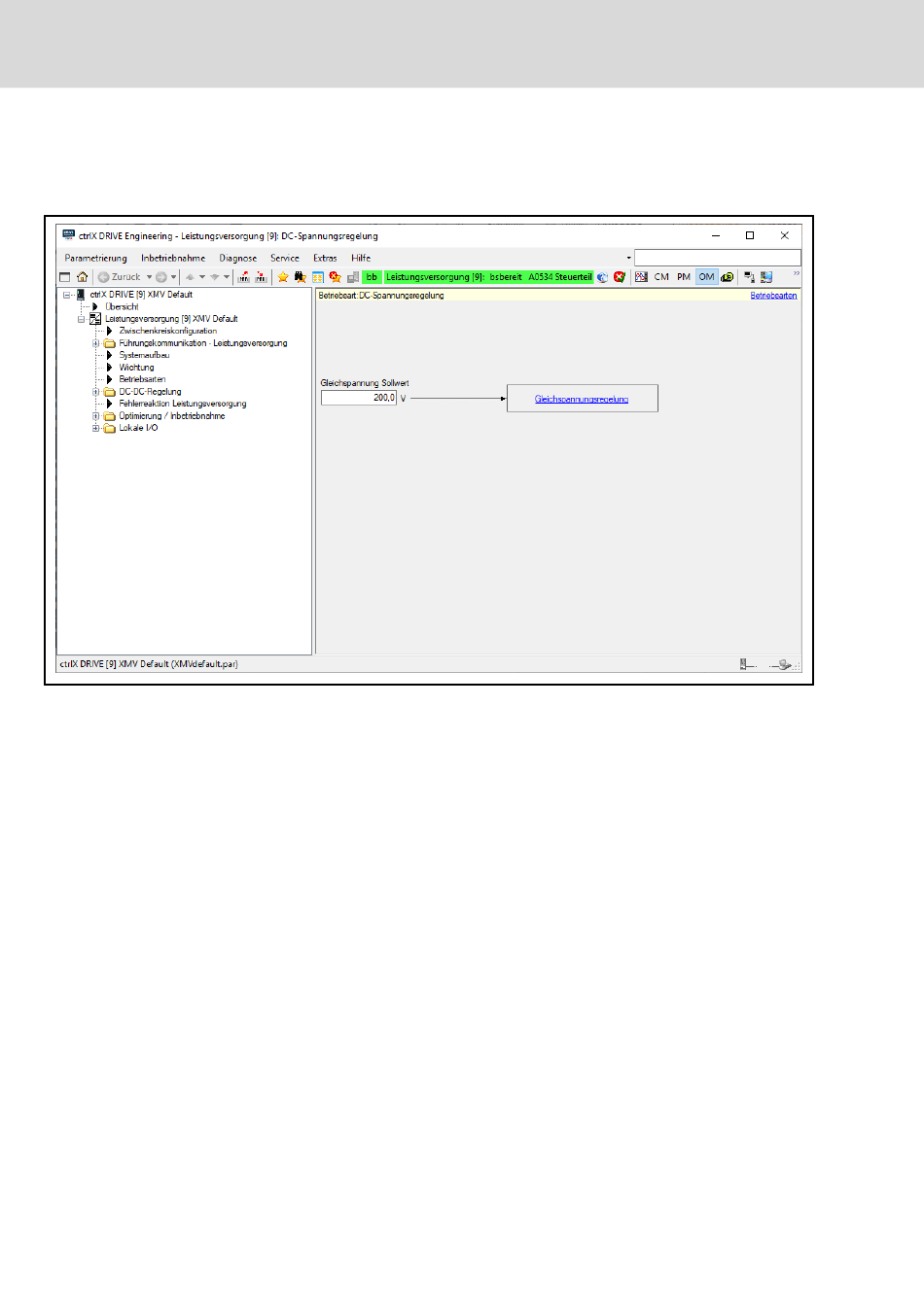

Für die Parametrierung der Betriebsart Gleichspannungsregelung steht in
ctrlX DRIVE Engineering folgender Dialog zur Verfügung:
Abb. 16-46: Parametrierung der Betriebsart Gleichspannungsregelung
Weiterführende Inbetriebnahmehilfen finden sich unter folgendem Link:
https://www.ctrlx-automation.com/community
Zur Verwendung der Betriebsart muss der Code 0x8203 in mindestens einen
der Betriebsartenparameter S-0-1709.0.1 bis S-0-1709.0.4 eingetragen wer‐
den.
Dem DC/DC-Steller wird (von einer übergeordneten Steuerung) ein Span‐
nungssollwert über den Parameter "S-0-1741.0.160, Gleichspannung
Sollwert" vorgegeben. Es wird die DC-Ausgangsspannung geregelt. Die Re‐
gelung ist als Kaskadenregelung ausgeführt. Das heißt, die Spannungsrege‐
lung gibt der unterlagerten Stromregelung einen Stromsollwert vor.
Während der DC-Ausgangsstrom über die im Wechselrichter vorhandenen
Phasenstrommessungen ermittelt werden kann, wird für die DC-Ausgangs‐
spannung ein externes Spannungsmessgerät benötigt. Die damit ermittelte
DC-Ausgangsspannung muss über einen analogen Eingang am Wechsel‐
richter eingelesen werden. Bei der Konfiguration des analogen Eingangs
muss als Zielwert für die DC-Ausgangsspannungsmessung der Parameter
"S-0-1742.0.160, Gleichspannung Istwert" eingetragen werden.
Folgende Abbildung zeigt eine Übersicht der Kaskadenstruktur mit Strom-
und Spannungsregelkreis mit den relevanten Parametern.
