ctrlX DRIVE Runtime AXS-V-03 Funktionen
Absenkung der Warn- und Ab‐
schalttemperatur von MS2N-Moto‐
Temperatursensor Drahtbruch
Bimetall-Schalt‐
F2019, sofort
kontakt
(P-0-0513,
E2051
benutzerdefiniert )
F2019, sofort
E2021
Motortemperatur außerhalb des Messbereiches
E2051
Motor Übertemp.-Vorwarnung
F2019
Motor-Übertemperatur-Abschaltung
F2021
Motor-Temp.-Überwachung defekt
Tab. 10-4:
Diagnosen bei Drahtbruch und Kurzschluss; Übergang von PM nach
OM
Bedingt durch Eisenverluste erwärmt sich der Rotor und das Statorblechpa‐
ket bereits im Leerlauf. Zwischen dem in der Wicklung eingebauten Tempe‐
ren
ratursensor und dem Rotor besteht ein deutliches Temperaturgefälle über
den Luftspalt zwischen Rotor und Stator.
Wenn Synchronmotoren mit hoher mittlerer Drehzahl betrieben werden, dann
ist es zum Schutz des Motors zweckmäßig die Warn- und Abschaltschwelle
des Motors in Abhängigkeit der drehzahlabhängigen Leerlaufverluste abzu‐
senken.
Die Absenkung der Abschalttemperaturschwelle erfolgt in Abhängigkeit der
mittleren Drehzahl des Motors. Diese wird aus der aktuellen Drehzahl gebil‐
det, die mit der halben Motorzeitkonstante gefiltert wird. Die Warntemperatur‐
schwelle wird mit der gleichen Temperaturdifferenz wie beim kalten Motor mit
abgesenkt.
T
Abschalttemperaturschwelle des stillstehenden Motors
max, 0
T
Abschalttemperaturschwelle des Motors bei maximaler mittle‐
max, n_max
rer Drehzahl
M
Dauerdrehmoment des stillstehenden Motors
S1
gear
Dauerdrehmomentverlauf des Motors mit angebautem Getrie‐
be (gelbe Linie), max. mittlere Drehzahl "n_idle_gear"
60K
Dauerdrehmomentverlauf des Motors mit max. 60 K Gehäu‐
seübertemperatur (grüne Linie), max. mittlere Drehzahl
"n_idle_60K"
100K
Dauerdrehmomentverlauf des Motors mit max. 100 K Wick‐
lungsübertemperatur (rote Linie), max. mittlere Drehzahl
"n_idle_100K"

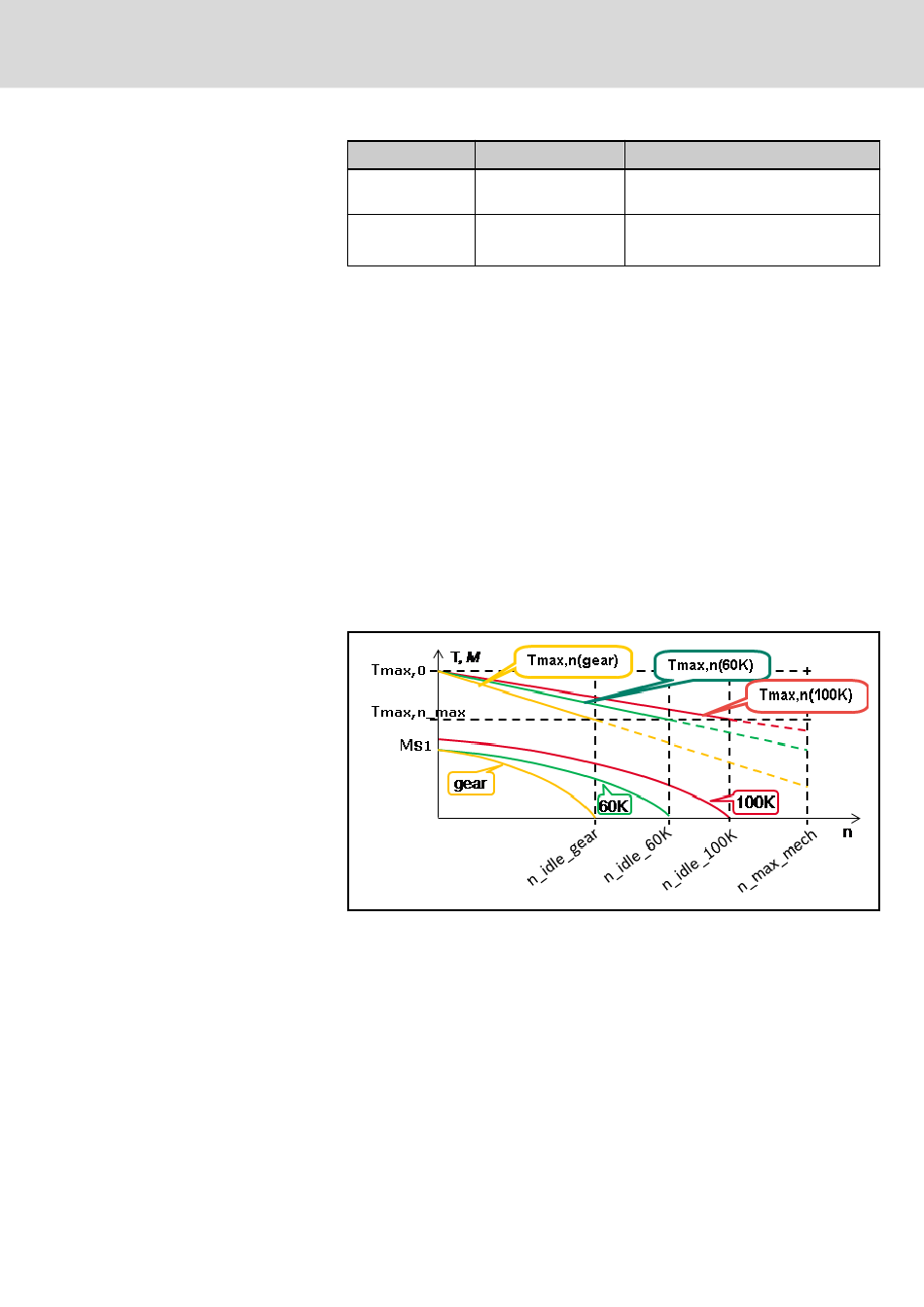

Abb. 10-7:
Absenkung der Abschalttemperaturschwelle T
der mittleren Drehzahl und der Anbausituation des Motors
Betrieb von Motoren mit ctrlX DRIVE
Kurzschluss
(Keine Fehlermeldung oder Warnung)
E2051
F2021, nach 30 s
in Abhängigkeit
max,n
R911410072 _Ausgabe 03 Bosch Rexroth AG
257/549
