Beteiligte Parameter und Diagnosen

Beteiligte Parameter
Beteiligte Diagnosen
S-0-1741.0.160 Gleichspannung Sollwert
S-0-1741.0.161 Gleichstrom Sollwert
S-0-1741.0.170 Gleichspannungssollwertfilter Zeitkonstante
S-0-1741.0.171 Gleichspannungsregler Proportionalverstärkung
S-0-1741.0.172 Gleichspannungsregler Nachstellzeit
S-0-1741.0.180 Gleichstromgrenzwert bipolar
S-0-1741.0.181 Gleichstromgrenzwert positiv
S-0-1741.0.182 Gleichstromgrenzwert negativ
S-0-1741.0.183 Gleichstromsollwertfilter Zeitkonstante
S-0-1742.0.160 Gleichspannung Istwert
S-0-1742.0.161 Gleichstrom Istwert
S-0-1742.0.162 Gleichstrom, wirksamer Sollwert
S-0-1741.0.184 Gleichstromregler Proportionalverstärkung
S-0-1741.0.185 Gleichstromregler Nachstellzeit
S-0-1741.0.186 Stellgrößenbegrenzung Gleichstromregler
S-0-1707.0.1 Zwischenkreisspannung Istwert

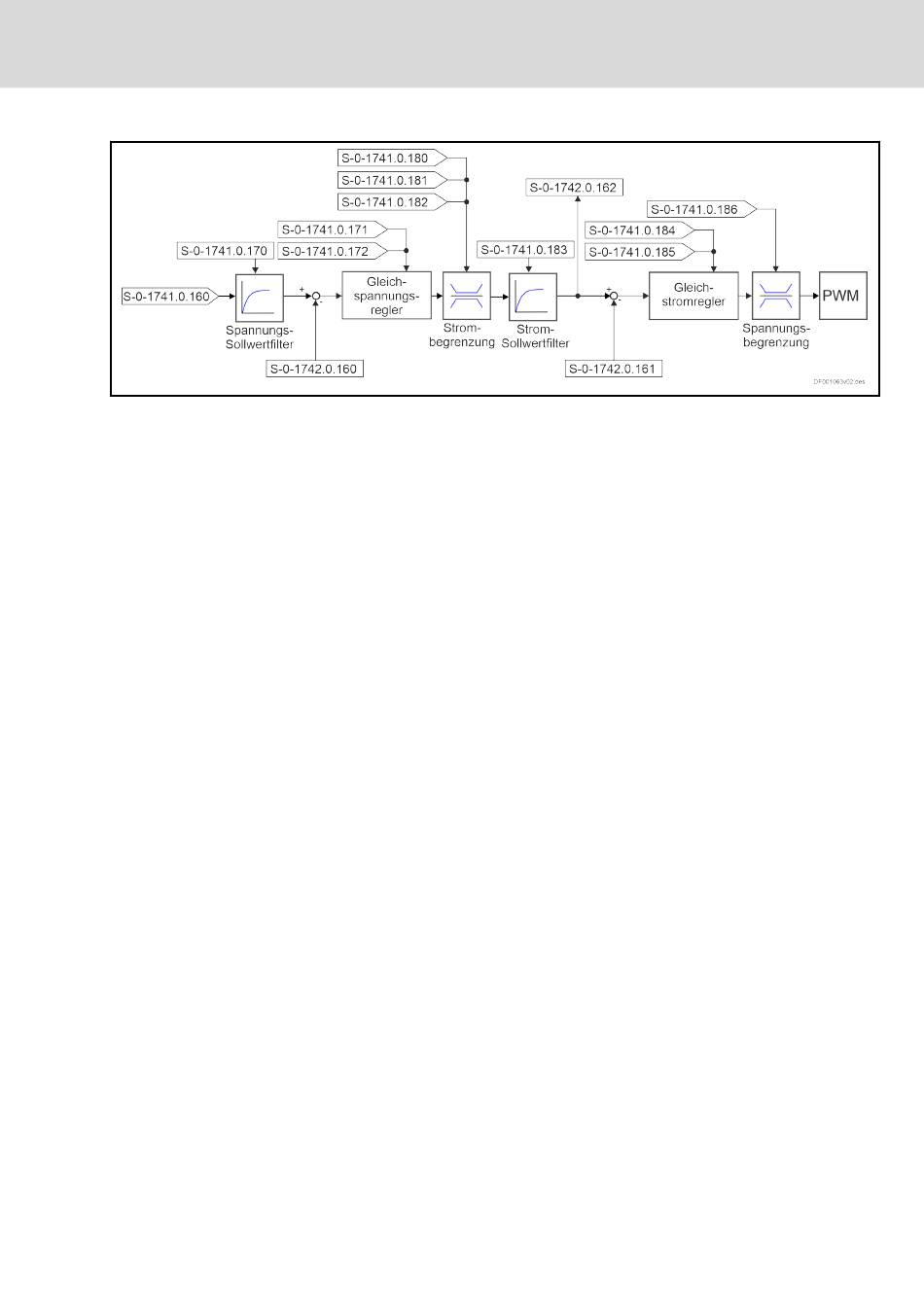

Abb. 16-47: Prinzipdarstellung des Spannungsregelkreises
● S-0-1741.0.160, Gleichspannung Sollwert
● S-0-1742.0.160, Gleichspannung Istwert
● A0540 DC-Betrieb aktiv
