Betrieb Von Mehreren Antrieben Mit Drivetop; Parametrierung Und Diagnose Über Eine Sps - Rexroth Indramat ECODRIVE03 FGP-20VRS Funktionsbeschreibung

FGP-20VRS
DOK-DRIVE*-FGP-20VRS**-FK01-DE-P

Betrieb von mehreren Antrieben mit DriveTop

Anwendungsvorteile:
• Inbetriebnahme von mehreren Antriebsgeräten ohne Umstecken des
Schnittstellenkabels
Diagnoseanschluss)
• Realisierung einer zentralen PC-gestützten Visualisierungseinheit
RS232
PC mit DriveTop
Führungskommunikation
(z.B. Parallel I/O bzw.
SPS
Feldbus)

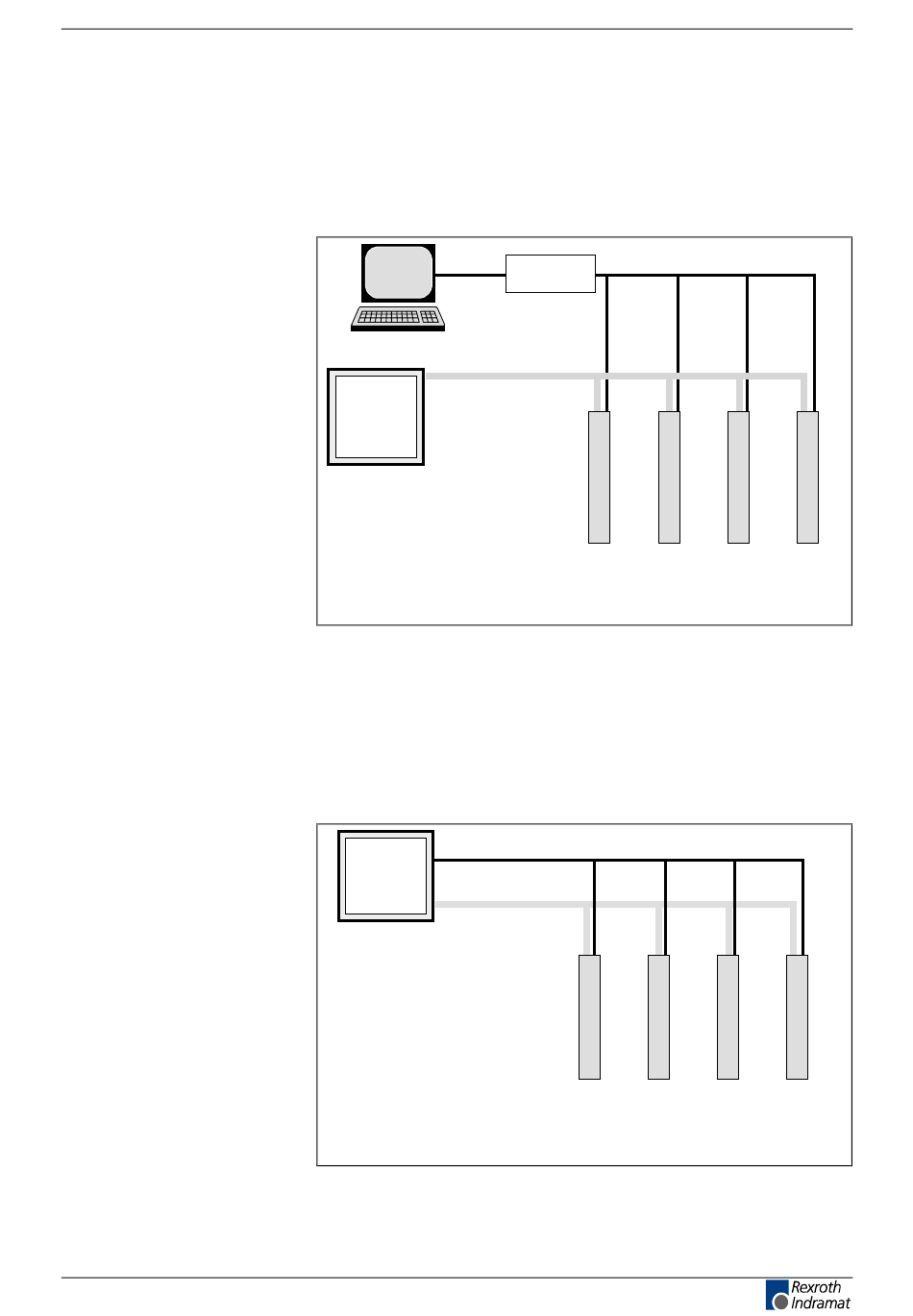

Abb. 11-4: Betrieb von mehreren Antrieben mit DriveTop
Parametrierung und Diagnose über eine SPS
Anwendungsvorteile:
• Veränderung von Parametern über SPS möglich (z. B. Anpassung von
Positioniersätzen).
• Erweiterte Diagnosemöglichkeiten für die SPS durch Einlesen des
Fehlercodes.
SPS
Führungskommunikation
(z.B. Parallel I/O bzw.
Feldbus)
Abb. 11-5: Parametrierung und Diagnose über eine SPS
Serielle Kommunikation
(zentraler Parametrierungs-
RS485-Bus
RS232/RS485
Converter
Regel- Regel-
gerät gerät
n n+1
RS485-Bus
Regel- Regel-
gerät gerät
n n+1
11-5
und
Regel- Regel-
gerät gerät
n+2 n+3
FS0005d1.fh7
Regel-
Regel-
gerät
gerät
n+3
n+2
FS0018d1.fh7
