Antriebsgrundfunktionen
"Abstandskodiertes Referenzmaß-2"
(kleinerer Wert) SERCOS-ID.NR.:S-0- 0166;
Eingabeeinheit: Teilungsperiode
Vom Hersteller des Längenmess-Systems
wird angegeben:
Verfahrweg bis zum Erreichen des absoluten
Positionswertes: 20 mm
Teilungsperiode: 20 mm, (0,02 mm).
20 mm: 0,02 mm = 1000 Teilungsperioden
Diesen Wert (1000 Teilungsperioden) im
Parameter ID. Nr.: S-0-0166 eingeben.
Aufstellung von abstandscodierten Heidenhain Längenmess-Systemen
(entnommen aus: Katalog NC-Längenmess-Systeme - September 1993):
Längenmess-
system Typ
LS 403C
LS 406C
LS 323C
LS 623C
LS 106C
ULS 300C
LS 103C
LS 405C
ULS 300C
LID 311C
LID351C
501 502
1001
1000
1000
Verfahrweg: Teilungsperiode:
in mm in mm
20 20
10 10
20 10

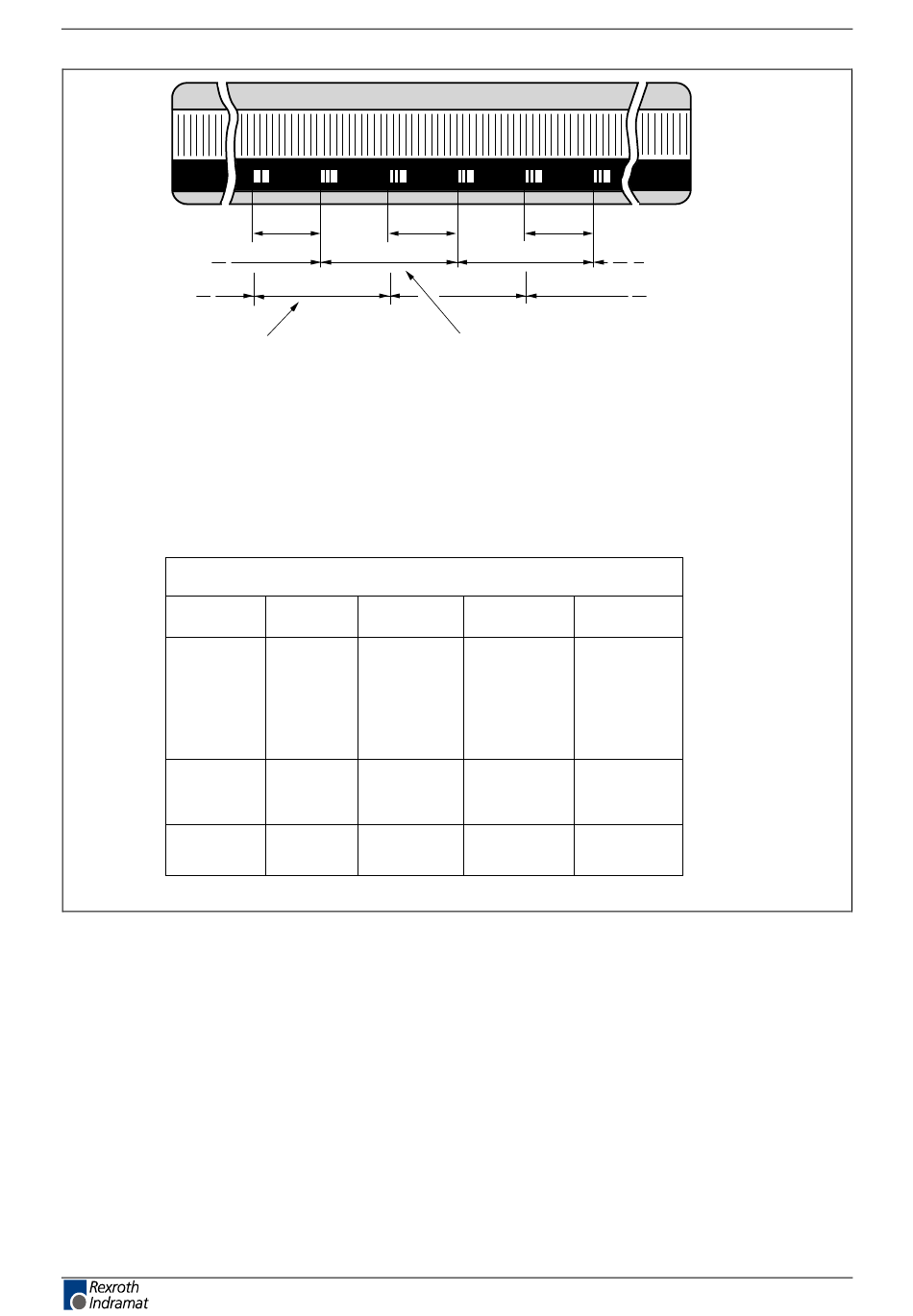

Abb. 9-102: Spezifizierung von abstandscodierten Mess-Systemen durch
größeren und kleineren Abstand
In S-0-0165, Abstandskodiertes Referenzmaß 1 wird dabei der größere
Abstand eingetragen, in S-0-0166, Abstandskodiertes Referenzmaß 2
der kleinere Abstand. Die Einheit dieser beiden Parameter ist TP
(=Teilungsperioden). Typische Werte für einen Linearmaßstab mit
abstandscodierten Referenzmarken sind 20,02 mm für den größeren
Abstand und 20,00 mm für den kleineren Abstand, bei einer Auflösung
von 0,02 mm. In die Parameter S-0-0165/ S-0-0166 sind dann die
Zahlenwerte 1001 bzw. 1000 einzugeben.
503
1001
"Abstandskodiertes Referenzmaß-1"
(größerer Wert) SERCOS-ID.NR.:S-0-0165;
Eingabeeinheit: Teilungsperiode
Bei Heidenhain Längenmess-Systemen ergibt
sich der größere Wert aus:
(Verfahrweg + Teilungsperiode): Teilungs-
periode also:
20,02 mm: 0,02 mm = 1001 Teilungsperioden.
Diesen Wert (1001 Teilungsperioden) im
Parameter ID. Nr.: S-0-0165 eingegeben.
Eingabe in: Eingabe in:
ID. Nr.: S-0-0166 ID. Nr.: S-0-0165
1000 1001
1000 1001
2000 2001
