7-6
Motorkonfiguration
Grundsätzliches zum Asynchronmotor
Bereich 1
Bereich 2
Bereich 3
Bei Asynchronmotoren unterscheidet man drei Arbeitsbereiche:
P
P
max
P
S1
1 2
n1

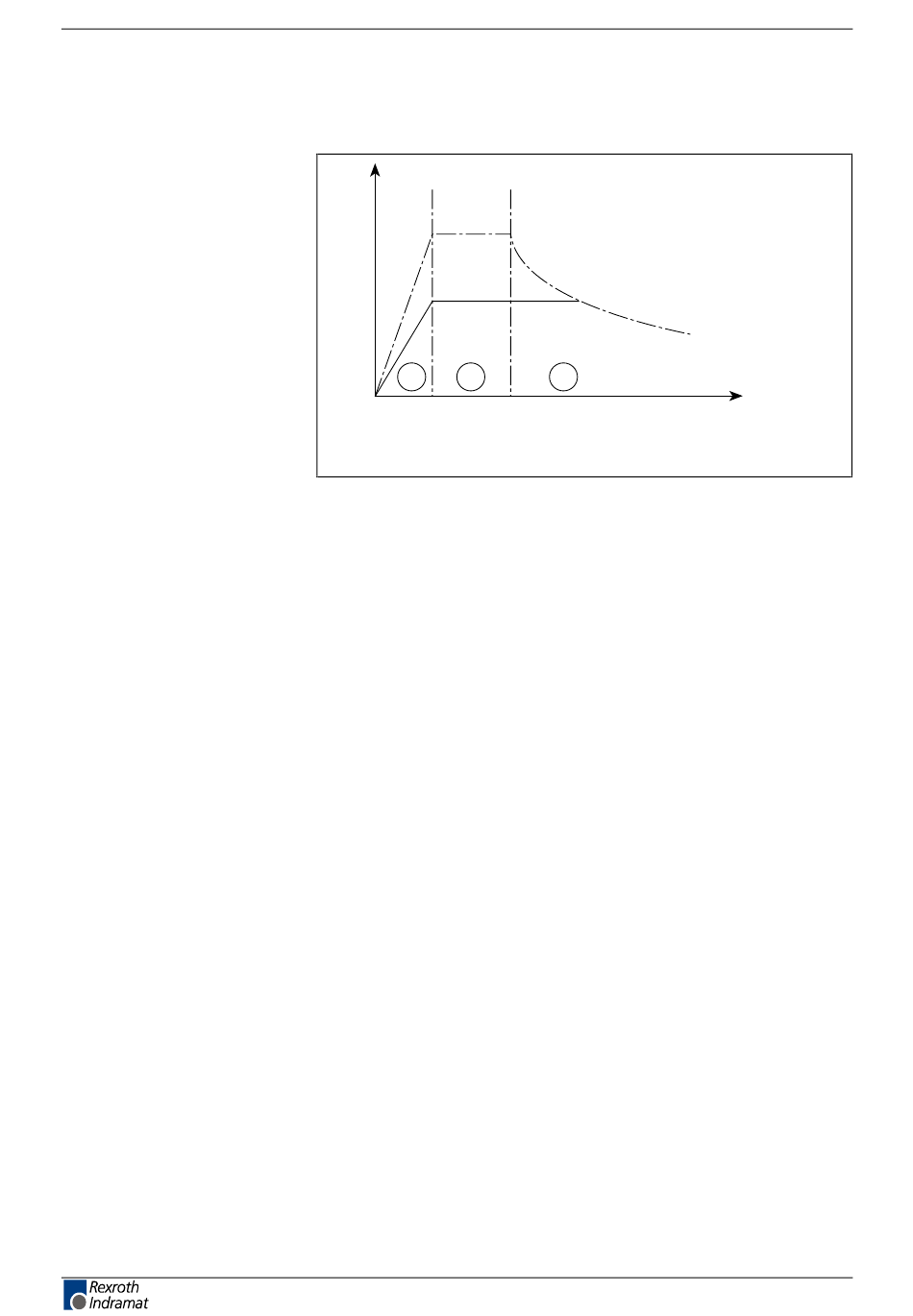

Abb. 7-3: Unterteilung der Arbeitsbereiche
Grunddrehzahlbereich,
Drehmomentkonstante gekennzeichnet (P-0-0051, Drehmoment/Kraft-
Konstante). Im Leerlauf
Magnetisierungsstrom. Die Motorspannung ist kleiner als die maximale
Reglerausgangsspannung. Die Eckdrehzahl n1 ist direkt proportional zur
Zwischenkreisspannung.
Bereich konstanter Leistung. Die Motorspannung ist konstant, der
Leerlaufstrom und damit die Magnetisierung und Drehmomentkonstante
nehmen mit steigender Drehzahl ab, der Schlupf wird entsprechend
erhöht.
Die Anpassung von Magnetisierungsstrom und Schlupf wird vom
Feldregler automatisch vorgenommen. Die Spannung wird im Leerlauf
auf die Motorleerlaufspannung (P-0-0535) abgesenkt und bei Vollast auf
die Motormaximalspannung (P-0-0536) erhöht.
Bereich abnehmender Spitzenleistung. Der Motor arbeitet an der
Kippgrenze, wobei ein tatsächliches Kippen durch die Vektorregelung
ausgeschlossen ist. Der Spitzenstrom wird in Abhängigkeit von dem
Kippstromfaktor (P-0-0531) so abgesenkt, dass der Punkt maximaler
Leistung nicht überschritten wird. Ein weiteres Erhöhen des Stromes
würde nur zu mehr Verlustleistung und weniger Wellenleistung führen.
Die Spitzenleistung im Bereich 3 ist proportional zum Quadrat der
Zwischenkreisspannung. Es ist gewährleistet, dass die mögliche
Maximalleistung bei
Parameteranpassung erreicht wird.
Es ergibt sich aus dem Zusammenhang, dass die Leistung im Bereich 3
nicht durch die Verwendung eines stromstärkeren Regelgeräts gesteigert
werden kann.
3
n2
durch konstantes Drehmoment
fließt der programmierte,
jeder Zwischenkreisspannung
DOK-DRIVE*-FGP-20VRS**-FK01-DE-P
FGP-20VRS
n
Sv5025f 1.fh7
und feste
wirksame
ohne
