S-0-0360, MDT-DatencontainerA
S-0-0364, AT-Datencontainer A
DOK-DRIVE*-FGP-20VRS**-FK01-DE-P
Nachfolgende Grafik zeigt die Konfigurationslisten mit der jeweils
maximalen Anzahl (32) von Elementen.
S-0-0368, Adressierung Datencontainer A
Adressierung AT
S-0-0053
S-0-0051
S-0-0371, Konfigurationsliste
Datencontainer AT

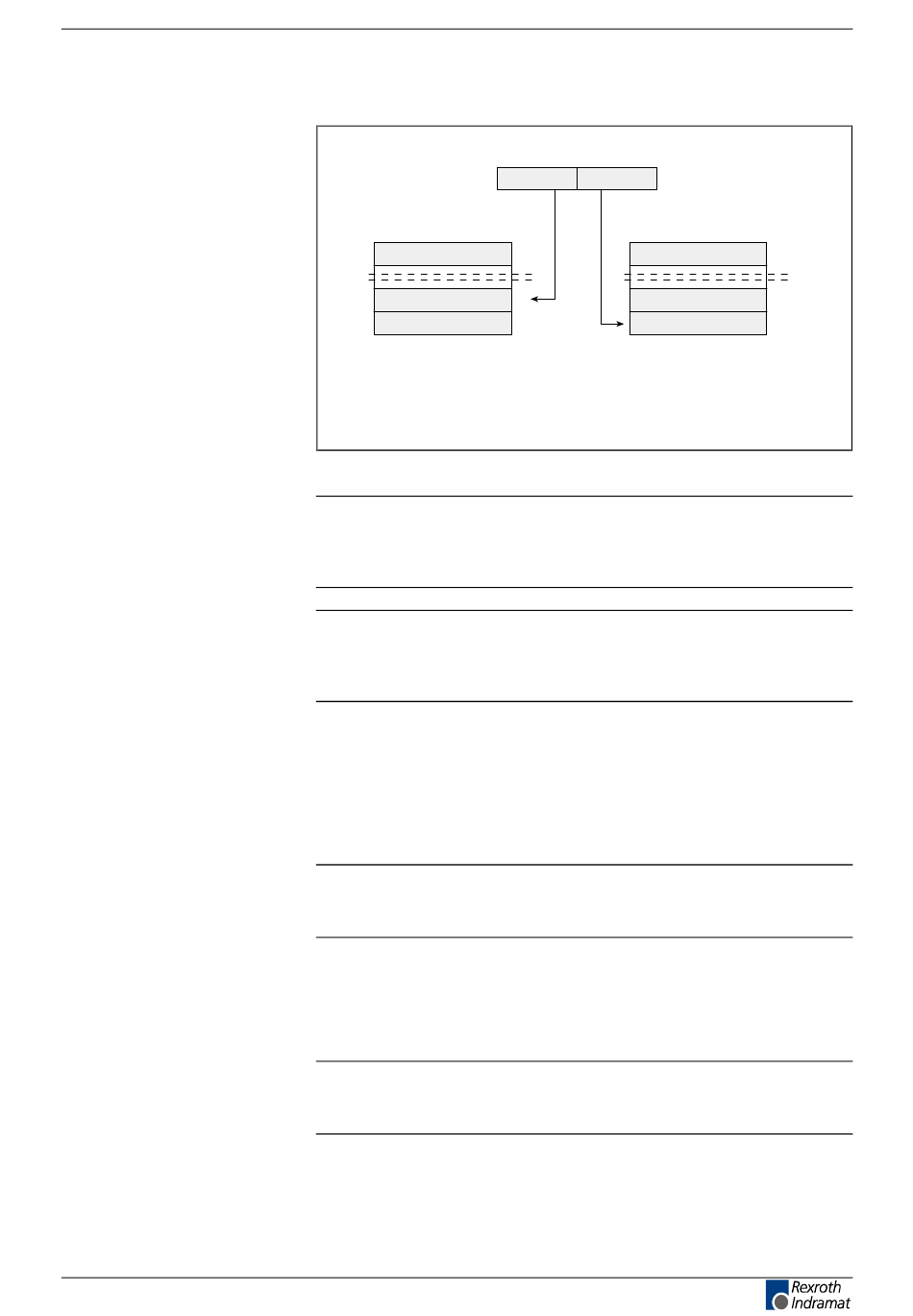

Abb. 6-18: Funktionsprinzip, Adressierung Datencontainer A
Hinweis: Es werden nur die Bits 0..5 (für MDT) und Bits 8..13 (für AT)
für die Adressierung mit dem Parameter S-0-0368 verwendet.
Die anderen Bits werden abgeschnitten. Daher können keine
Werte größer 31 für die Adressierung eingestellt werden.
Hinweis: Der Parameter S-0-0368, Adressierung Datencontainer A
kann, je nach Erfordernis, im MDT konfiguriert oder über
Bedarfsdatenkanal bzw. eine andere Schnittstelle beschrieben
werden.

Verwendung der Datencontainer

Im Parameter S-0-0360, MDT-Datencontainer A überträgt der Master
das Datum, welches im Antrieb auf den Zielparameter geschrieben wird.
Der Zielparameter ist der Parameter, welcher über S-0-0368 in der
Konfigurationsliste (S-0-0370) adressiert wird.
Hinweis: Der Parameter S-0-0360 ist nicht über Bedarfsdatenkanal
beschreibbar. Das Anzeigeformat ist hexadezimal ohne
Nachkommastellen.
In den Parameter S-0-0364, AT-Datencontainer A kopiert der Antrieb
das Datum des Quellparameters.
Der Quellparameter ist der Parameter, welcher über S-0-0368 in der
Konfigurationsliste (S-0-0370) adressiert wird.
Hinweis: Der Parameter S-0-0364 ist nicht über Bedarfsdatenkanal
beschreibbar. Das Anzeigeformat ist hexadezimal ohne
Nachkommastellen.
1 0
Adressierung MDT
31
1 S-0-0048
S-0-0047
0
S-0-0370, Konfigurationsliste
Datencontainer MDT
6-25
Profiltypen
31
1
0
