7.4. Drei-Stellungs-Zustimmschalter
Beschreibung
Betriebsmodus-
Die Verwendung eines dreistufigen Zustimmschalters erfordert die Verwendung eines
Schalter
Betriebsmodus-Schalters.
Die Abbildung unten zeigt einen Betriebsmodus-Schalter.
Seite 186
UR20
Der Roboterarm ist mit einem Drei-Stellungs-Zustimmschalter (3PE-Teach-Pendant)
ausgestattet.
Die Control-Box unterstützt die folgenden Gerätekonfigurationen:
• 3PE-Teach-Pendant
• Externer Drei-Stellungs-Zustimmschalter
• Externer Drei-Stellungs-Zustimmschalter und 3PE-Teach-Pendant

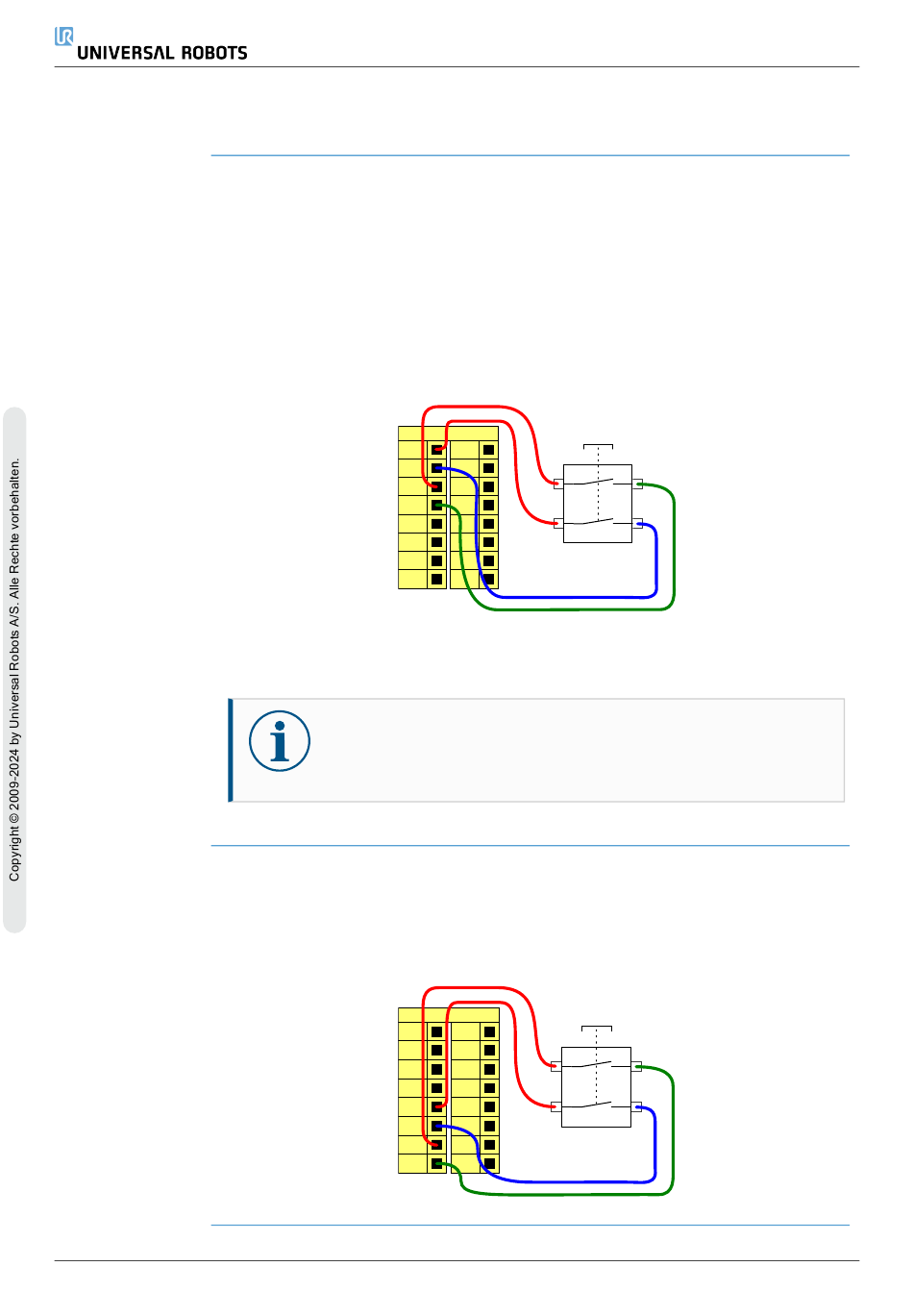

Die Abbildung unten zeigt den Anschluss eines dreistufigen Zustimmschalters.
Weitere Informationen finden Sie im Kapitel
Zustimmschalter auf
Seite 53.
24V
24V
24V
24V
Hinweis: Die beiden Eingangskanäle für den dreistufigen Zustimmschalter haben eine
Abweichungstoleranz von 1 Sekunde.
HINWEIS
Das Sicherheitssystem des UR-Roboters unterstützt nicht mehrere
externe dreistufige Zustimmschalter.
24V
24V
24V
24V
5 Teach-Pendant mit dreistufigem
Configurable Inputs
3-Position Switch
24V
CI0
CI4
24V
CI1
CI5
24V
CI2
CI6
24V
CI3
CI7
Configurable Inputs
Operational mode Switch
24V
CI0
CI4
24V
CI1
CI5
24V
CI2
CI6
24V
CI3
CI7
80
7. Elektrische Schnittstelle
Siehe 20.9 Modi auf
User Manual
