3 Installation und Inbetriebnahme
3.3.5 Ausrichten und Befestigen des Roboters
Fortsetzung
5
6
7
8
9

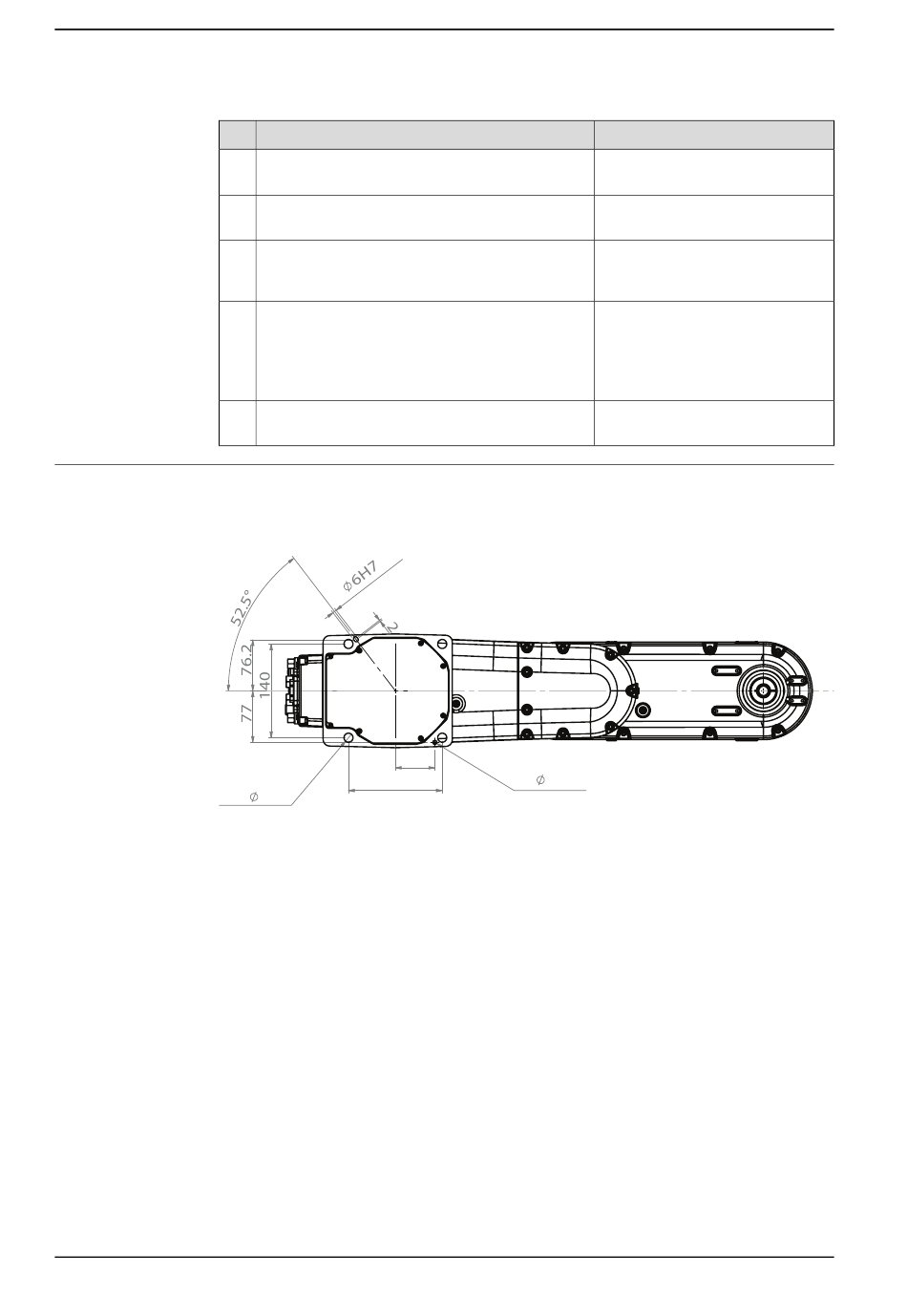

Bohrplan, Sockel
Diese Abbildung zeigt den Bohrplan zum Befestigen des Roboters.
Abbildung für Version mit Kabelaustritt an der Rückseite:
xx2000001147
Fortsetzung auf nächster Seite
66
Aktion
Heben Sie den Roboter an.
Bringen Sie zwei Stifte in den Bohrungen im So-
ckel an.
Führen Sie den Roboter vorsichtig mithilfe der
Befestigungsschrauben, während Sie ihn in seine
Montageposition senken.
Bringen Sie die Sicherungsschrauben und Unter-
legscheiben in den Befestigungsbohrungen des
Sockels an.
Drehen Sie die Bolzen über Kreuz fest, um sicher-
zustellen, dass sich der Sockel nicht verzieht.
140
4x 13.5
© Copyright 2022 ABB. Alle Rechte vorbehalten.
59
6H7
Hinweis
Siehe Anheben des Roboters auf
Seite 57.
2 St., D6, ISO 2338 - 6m6x20 - A1
Stellen Sie sicher, dass der Robo-
tersockel vorschriftsmäßig an den
Stiften befestigt ist.
Schrauben: M12x35 (Montage des
Roboters direkt am Fundament), 4
St., Qualität8.8
Unterlegscheiben: 24 x 13 x 2.5,
Stahl, Härteklasse 200HV
Anzugsdrehmoment: 56 Nm±5,6
Nm
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
