ABB Robotics IRB 920 Produkthandbuch Seite 684

5 Reparatur
5.6.11 Austauschen des äußeren Arms
Fortsetzung
5
6
7
Fortsetzung auf nächster Seite
684

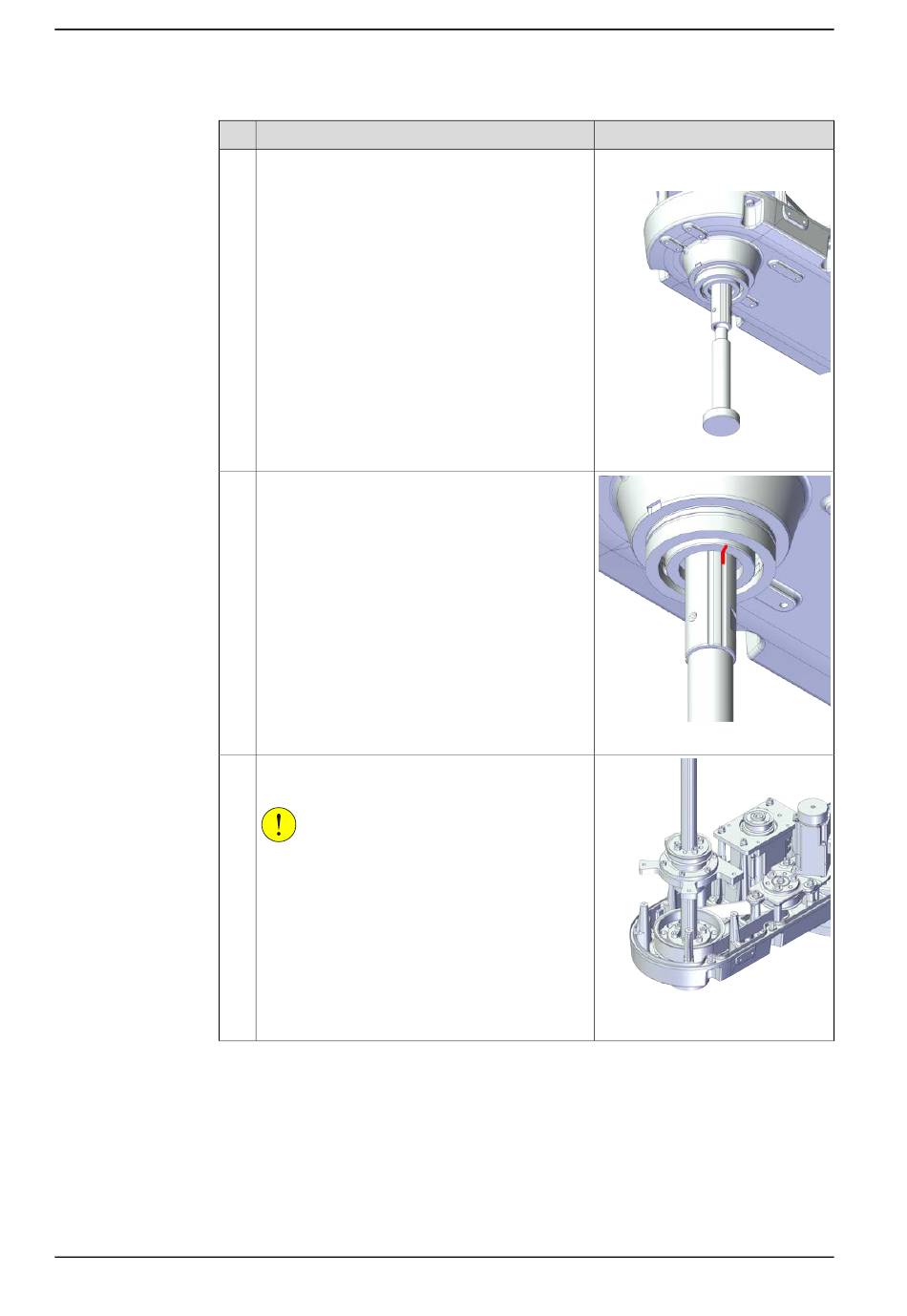

Aktion
Das Spezialwerkzeug in die Welle der Kugelroll-
spindel einsetzen.
Die Position der Kerben der Kugelrollspindel an
der unteren Mutter der Kugelrollspindel markieren.
Die Kugelrollspindel mit der Flanschbaugruppe
vorsichtig herausnehmen.
VORSICHT
Das Spezialwerkzeug zusammen mit der Kugel-
rollspindel bewegen, bis es vollständig in die un-
tere Mutter der Kugelrollspindel eingeführt ist,
und den Status beibehalten.
Wenn das Spezialwerkzeug vollständig in die un-
tere Mutter der Kugelrollspindel eingeführt ist,
das Spezialwerkzeug mit einem Gegenstand
stützen.
Andernfalls kann die Kugelrollspindel beschädigt
werden.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
IRB 920 Spezialwerk-
zeug:3HAC077249-001
xx2100001129
xx2100001187
xx2100001083
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
