5 Reparatur
5.6.11 Austauschen des äußeren Arms
Fortsetzung

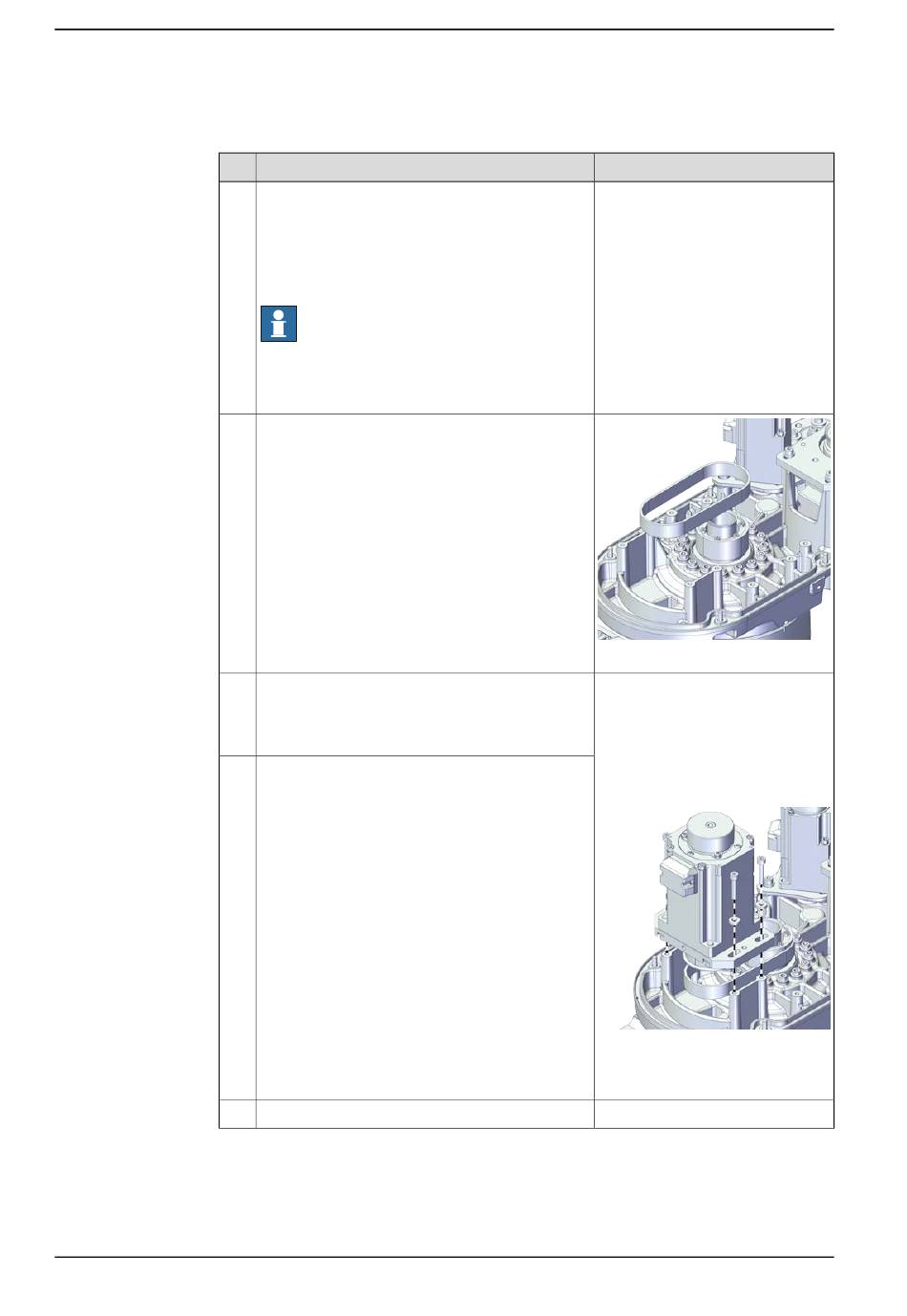

Wiedereinsetzen der Unterbaugruppe Motor Achse 2
1
2
3
4
5
Fortsetzung auf nächster Seite
702
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab. Siehe Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie Teile
austauschen. auf Seite 118.
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Clean
Room-Roboter.
Fügen Sie den Antriebsriemen von Achse 2 wieder
an die Antriebsrolle des Getriebes von Achse 2
an.
Setzen Sie den Motor wieder ein und fügen Sie
den Antriebsriemen am Motor an.
Vergewissern Sie sich, dass der Riemen korrekt
in den Nuten läuft.
Ziehen Sie nicht ganz festgezogene Schrauben
und Unterlegscheiben an.
Einen Gurt am Motor einhängen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100001048
Schrauben: Innensechskantschrau-
be M4x20 12.9 Lafre 2C2B/FC6.9
(4 St.)
Unterlegscheiben: Einfache Unter-
legscheibe Bearbeitung 4,2x9x2
Stahl (4 St.)
Anzugsdrehmoment: 2,3 Nm ±10%
xx2100001046
Antriebsriemen A2:
3HAC061861-001
