ABB Robotics IRB 920 Produkthandbuch Seite 749

2
3
4
Ausbauen der Unterbaugruppe Motor Achse 1
1
2
3
4
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C

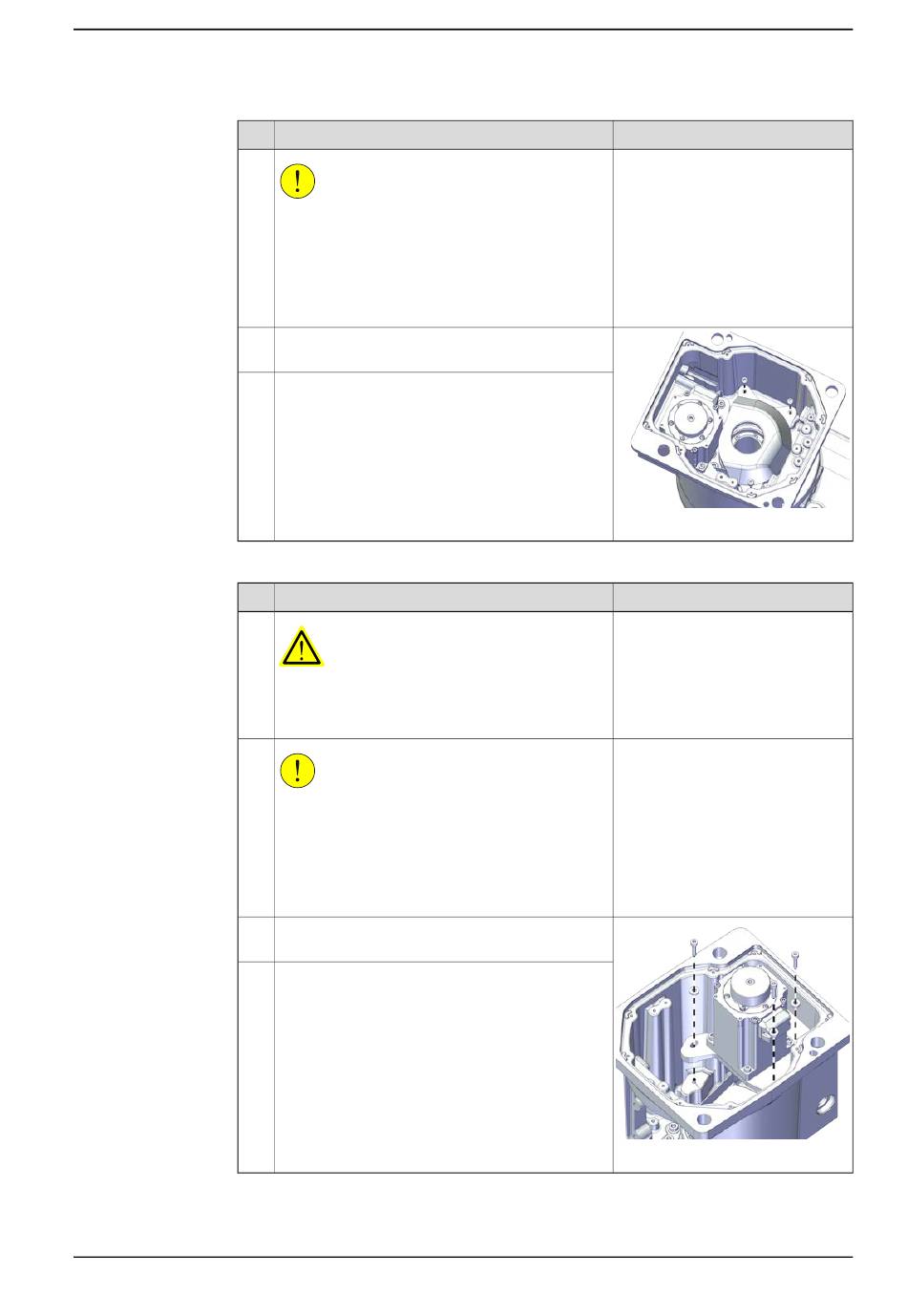

5.7.1 Austauschen der Unterbaugruppe Motor Achse 1
Aktion
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Die Schrauben von der Schutzabdeckung der
Antriebsrolle zum Sockel entfernen.
Die Schutzabdeckung der Antriebsrolle abneh-
men.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Entfernen Sie die Schrauben und Unterlegschei-
ben.
Entfernen Sie den Motor.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
118.
xx2100001037
Hinweis
Schneiden
118.
xx2100001038
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
749
