ABB Robotics IRB 920 Produkthandbuch Seite 157

5
6
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
Aktion
Bei der Version mit unten liegendem Abgangska-
bel die Hauptkabelbaumbaugruppe wieder am
Sockel anbringen.
Hinweis
Bringen Sie die Bodenplatte bei Bedarf wieder am
Hauptkabelbaum an.
Befestigen Sie ihn mit den Schrauben.
© Copyright 2022 ABB. Alle Rechte vorbehalten.

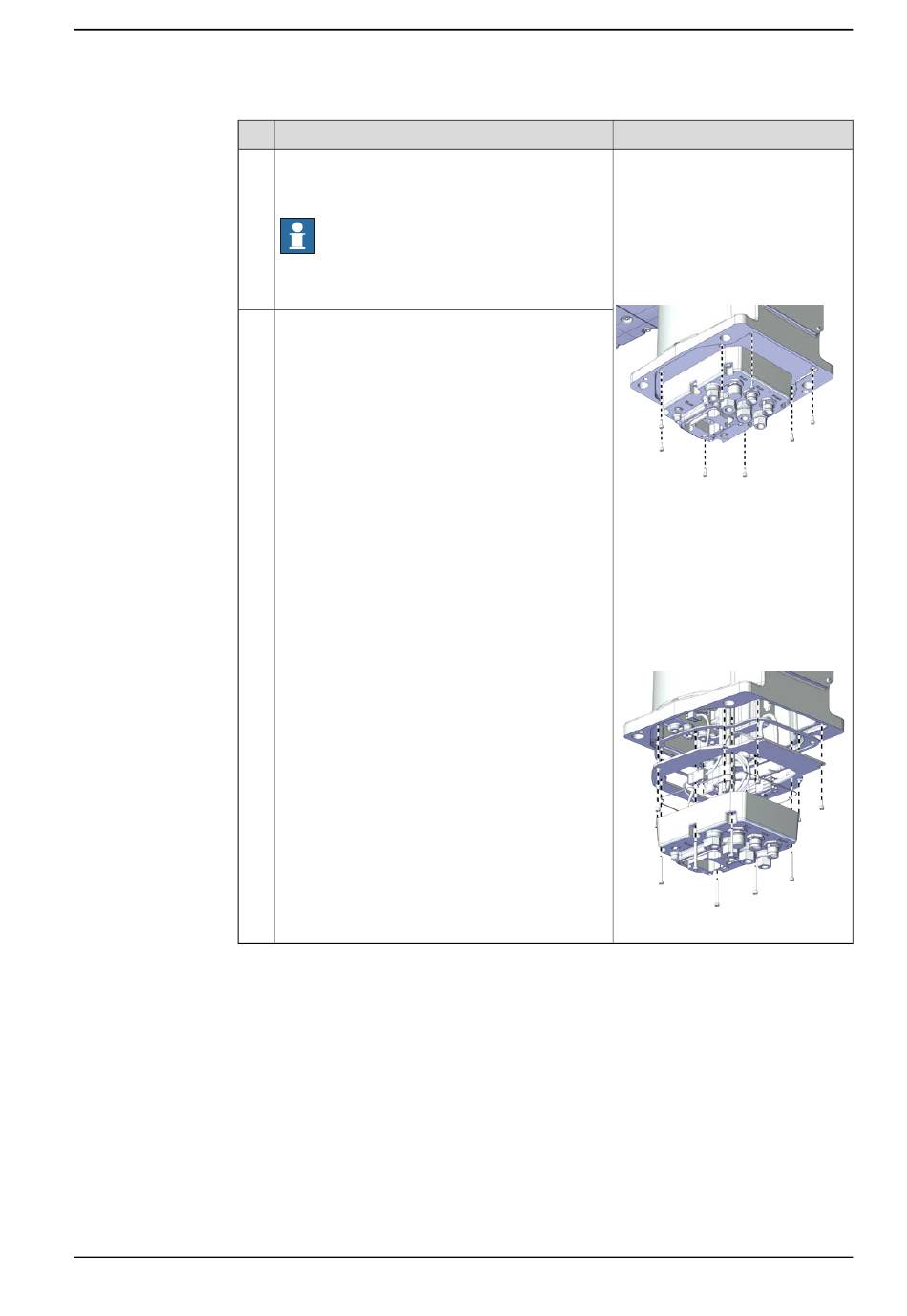

5.3.1 Austausch des Hauptkabelbaums
Hinweis
Für Version mit Kabelaustritt an
der Unterseite:
Für Roboter mit Schutzart IP30
(Option 3350-300)
Schrauben: Innensechskantschrau-
be M3x30 12.9 Lafre 2C2B/FC6.9
(8 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
xx2100001204
Für Roboter mit Schutzart IP54
(Option 3350-540)
Für Roboter mit Schutzart Rein-
raum (Option 3351-1)
Schrauben: Innensechskantschrau-
be M3x30 12.9 Lafre 2C2B/FC6.9
(8 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
xx2100002437
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
157
