Produkthandbuch - IRB 920
3HAC075721-003 Revision: C

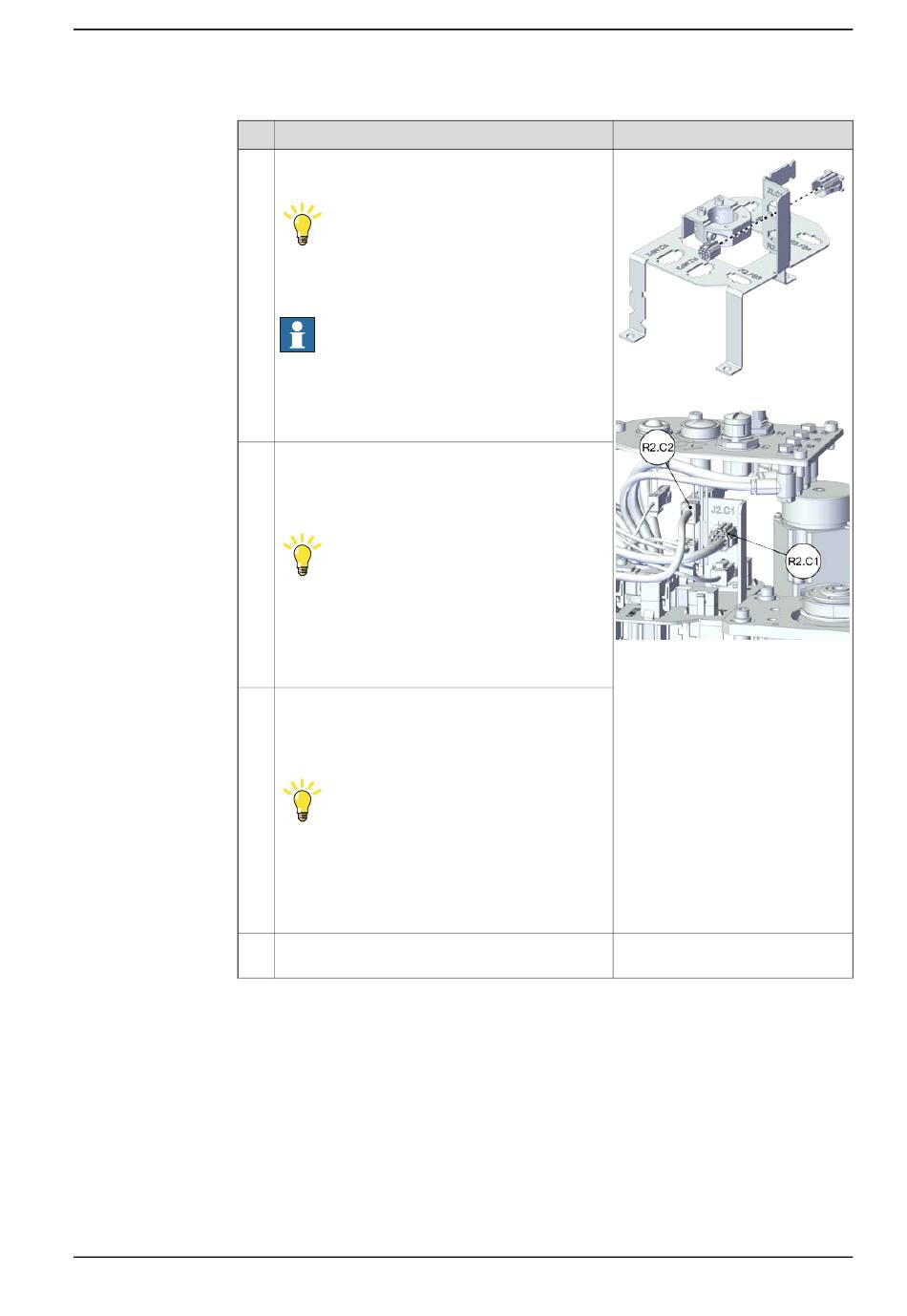

5.6.6 Austauschen des Antriebsriemens von Achse 2
Aktion
Setzen Sie den weiblichen Kopf des C1-Kabelver-
binders entsprechend in die Halterung ein.
Tipp
Für die Steckverbinder gilt ein Fehlerprüfmaß: Bei
zu großer ausgeübter Kraft können sie Schaden
nehmen.
Hinweis
Zugunsten einer übersichtlichen Illustration ist
der Kabelbaum hier nicht dargestellt. Diese Kabel
sind jedoch in der gegenwärtigen Situation in der
Kabelhülse vorhanden.
Für Roboter mit C1-Verkabelung
Schließen Sie folgenden Steckverbinder wieder
an:
• R2.C1
Tipp
Achten Sie auf die Markierungsnummern an den
Luftschläuchen, um die die richtigen Schläuche
zu finden.
Verbinden Sie jeweils die Luftschläuche und L-
förmigen Verbinder derselben Nummer.
Für Roboter mit C2-Verkabelung
Schließen Sie folgenden Steckverbinder wieder
an:
• R1.C2
Tipp
Achten Sie auf die Markierungsnummern an den
Luftschläuchen, um die die richtigen Schläuche
zu finden.
Verbinden Sie jeweils die Luftschläuche und L-
förmigen Verbinder derselben Nummer.
Sichern Sie die C2-Kabel mit Kabelbindern an der
C2-Halterung.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx2100001034
xx2100001033
Fortsetzung auf nächster Seite
