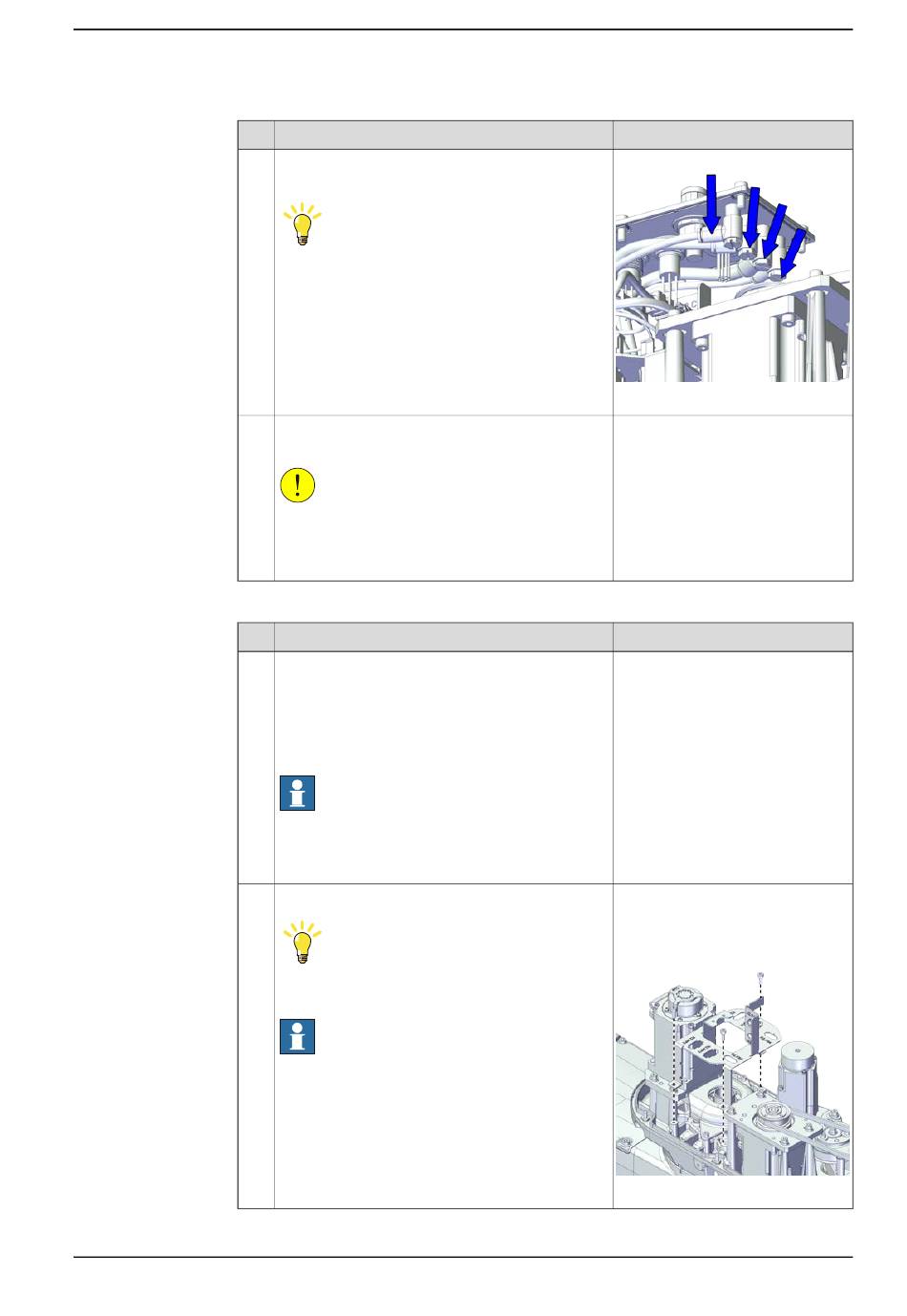

Die Halterung im äußeren Arm befestigen
1
2
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
5.8.1 Austauschen der Unterbaugruppe Getriebeeinheit Achse 1
Aktion
Schließen Sie die Luftschläuche über Kreuz an
die L-förmigen Verbinder an.
Tipp
Achten Sie auf die Markierungsnummern an den
Luftschläuchen, um die die richtigen Schläuche
zu finden.
Verbinden Sie jeweils die Luftschläuche und Y-
förmigen Verbinder derselben Nummer.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern, falls erforderlich.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab. Siehe
Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie Teile
austauschen. auf Seite
118.
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Clean
Room-Roboter.
Die Halterung wieder einsetzen.
Tipp
Sichern Sie sie erst dann mit den Schrauben,
wenn die Kabelhülse einwandfrei installiert ist.
Hinweis
Zugunsten einer übersichtlichen Illustration ist
der Kabelbaum hier nicht dargestellt. Diese Kabel
sind jedoch in der gegenwärtigen Situation in der
Kabelhülse vorhanden.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx2100001032
Hinweis
Schrauben: Innensechskantschrau-
be M4x10 12.9 Lafre 2C2B/FC6.9
(3 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
xx2100000941
Fortsetzung auf nächster Seite
