ABB Robotics IRB 920 Produkthandbuch Seite 673

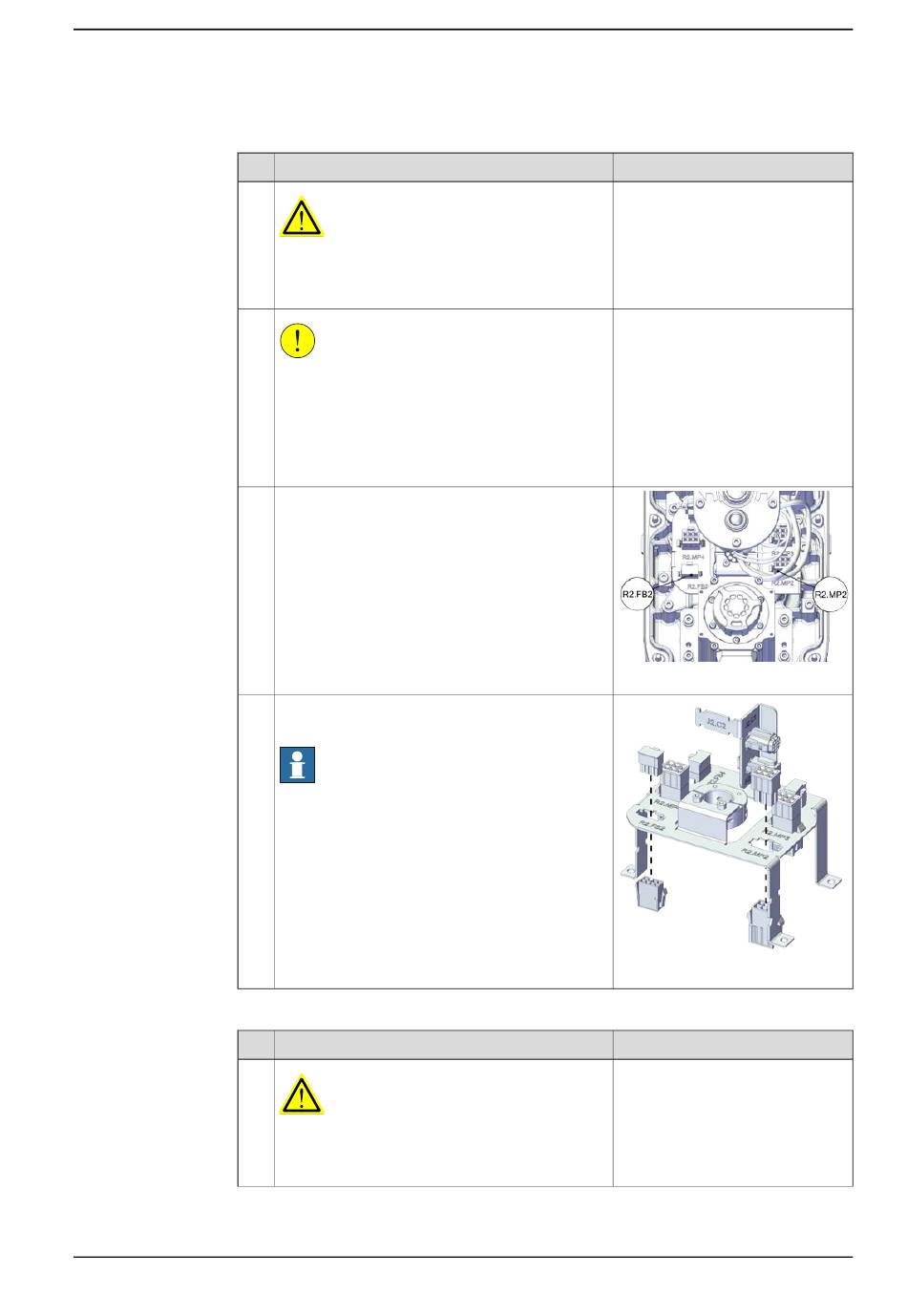

Abtrennen der Steckverbinder des Motors der Achse 2
1
2
3
4
Abtrennen der Steckverbinder des Motors der Achse 3.
1
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Trennen Sie folgende Steckverbinder:
• R2.MP2
• R2.FB2
Lösen und trennen Sie die weiblichen Verbinder-
köpfe von der Halterung.
Hinweis
Zugunsten einer übersichtlichen Illustration ist
der Kabelbaum hier nicht dargestellt. Diese Kabel
sind jedoch in der gegenwärtigen Situation in der
Kabelhülse vorhanden.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.6.11 Austauschen des äußeren Arms
Hinweis
Schneiden
118.
xx2100000934
xx2100000935
Hinweis
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
