5 Reparatur
5.4.1 Austauschen des Sockels
Fortsetzung
3
4
Fortsetzung auf nächster Seite
250
Aktion

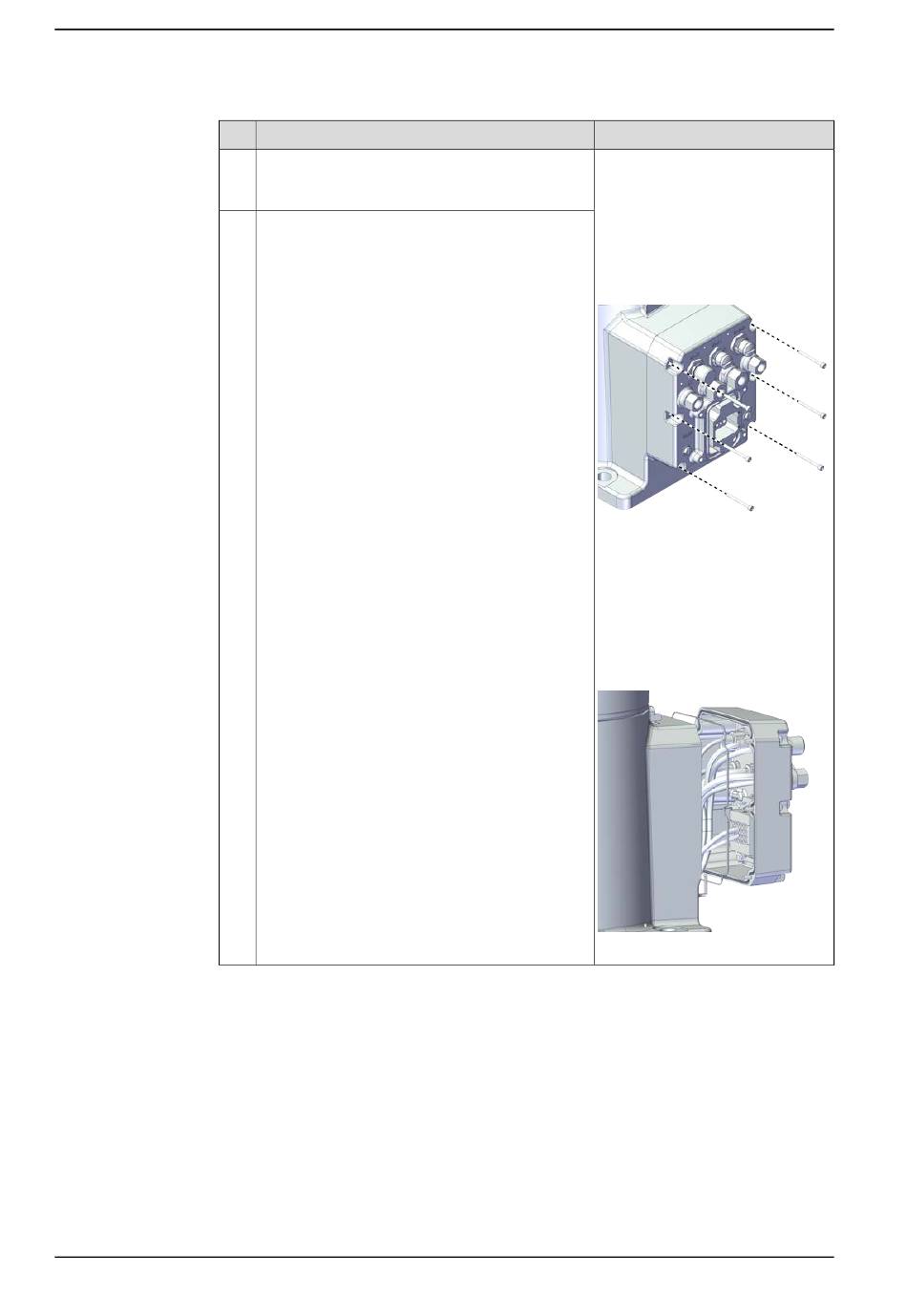

Bei der Version mit rückseitigem Abgangskabel
den Hauptkabelbaum wieder am Sockel anbrin-
gen.
Befestigen Sie ihn mit den Schrauben.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Für Version mit Kabelaustritt an
der Rückseite:
Für Roboter mit Schutzart IP30
(Option 3350-300)
Schrauben: Innensechskantschrau-
be M3x30 12.9 Lafre 2C2B/FC6.9
(6 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
xx2100000953
Für Roboter mit Schutzart IP54
(Option 3350-540)
Für Roboter mit Schutzart Rein-
raum (Option 3351-1)
Schrauben: Innensechskantschrau-
be M3x30 12.9 Lafre 2C2B/FC6.9
(6 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
xx2100002436
