4
5
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C

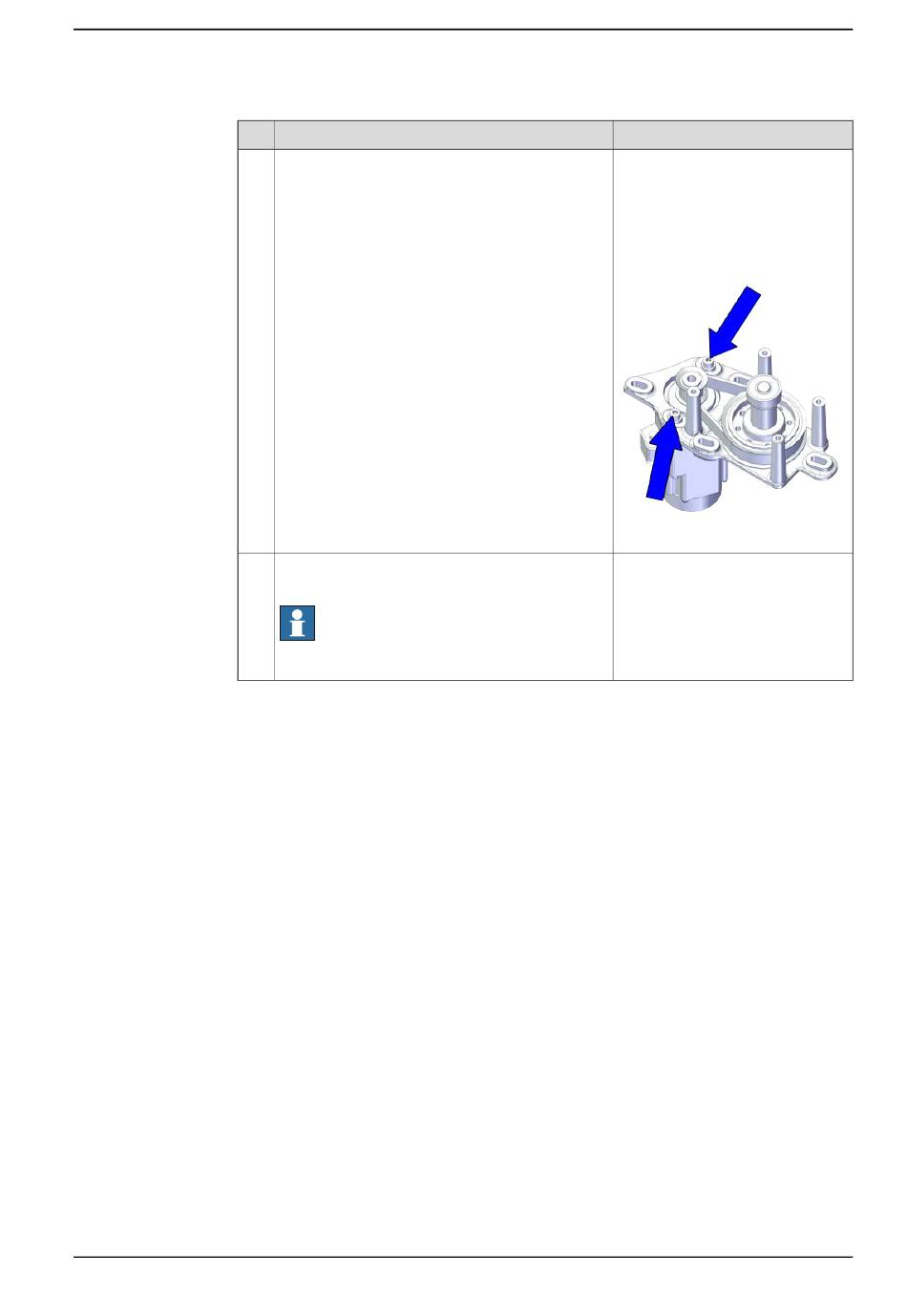

Aktion
Ziehen Sie nicht ganz festgezogene Schrauben
und Unterlegscheiben an.
Einen Gurt an den Motor hängen und das Übertra-
gungsmodul halten.
Hinweis
Ziehen Sie dieses Werkzeug fest.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.6.10 Austauschen des Übertragungsmoduls
Hinweis
Schrauben: Innensechskantschrau-
be M4x16 12.9 Lafre 2C2B/FC6.9
(2 St.)
Unterlegscheiben: Einfache Unter-
legscheibe Bearbeitung 4,2x9x2
Stahl (2 St.)
Anzugsdrehmoment: 2,6 Nm ±10%
xx2100001095
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
