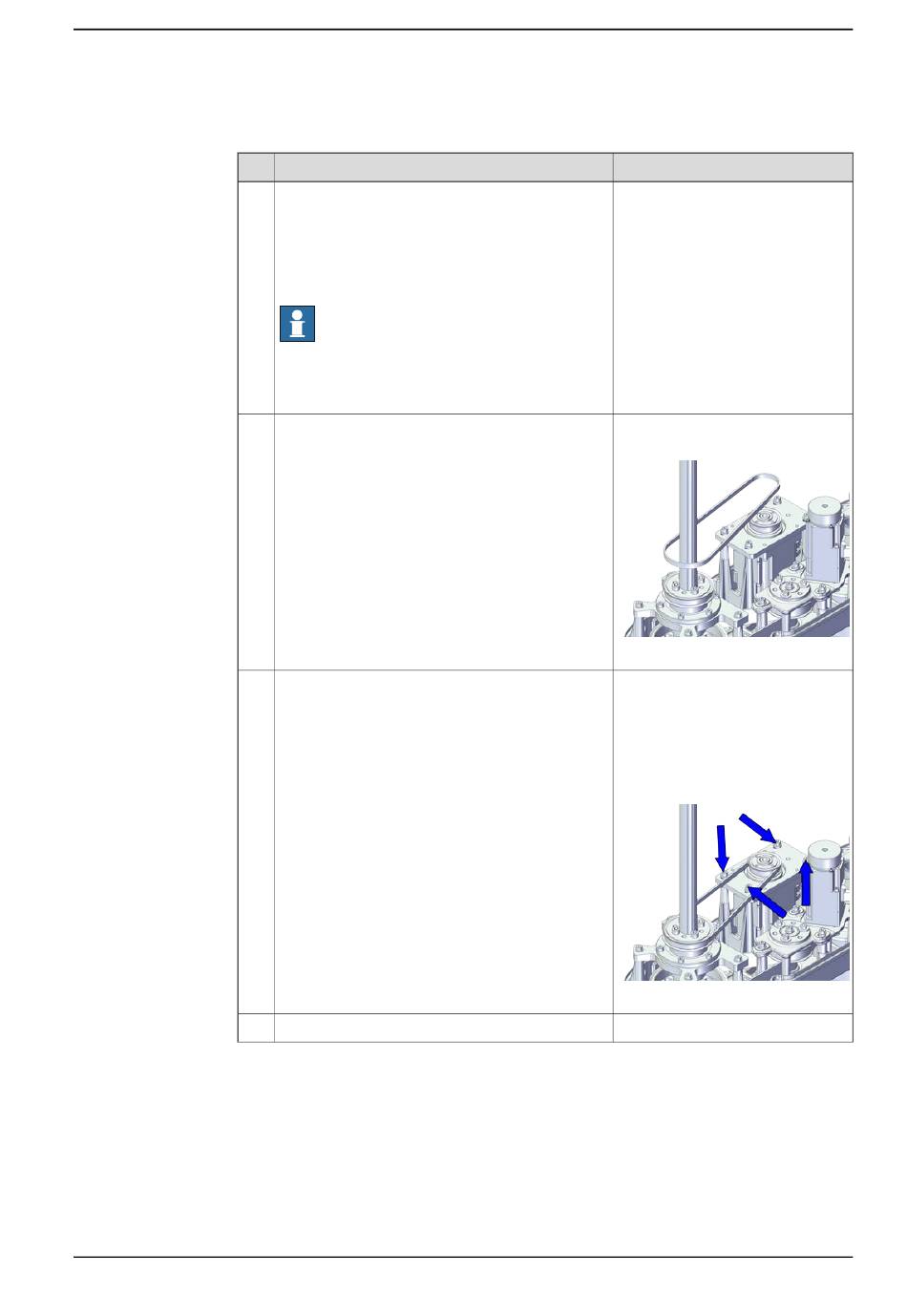

5.6.4 Austauschen der Antriebsrolle an der unteren Position der Kugelrollspindel
Wiedereinbau des Antriebsriemens von Achse 3
1
2
3
4
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab. Siehe
Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie Teile
austauschen. auf Seite
118.
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Clean
Room-Roboter.
Bringen Sie den Antriebsriemen wieder an der
Antriebsrolle der Kugelrollspindel und am Motor
an. Vergewissern Sie sich, dass der Riemen kor-
rekt in den Nuten läuft.
Die Schrauben und Unterlegscheiben nicht ganz
festziehen.
Einen Gurt an den Haken des Motors einhängen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
Antriebsriemen A3:
3HAC070464-001
xx2100001079
Schrauben: Innensechskantschrau-
be M4x16 12.9 Lafre 2C2B/FC6.9
(4 St.)
Unterlegscheiben: Einfache Unter-
legscheibe Bearbeitung 4,2x9x2
Stahl (4 St.)
Anzugsdrehmoment: 2,6 Nm ±10%
xx2100001078
Fortsetzung auf nächster Seite
483
