5 Reparatur
5.6.1 Austauschen des mechanischen Anschlags
Fortsetzung
2
3
4
Fortsetzung auf nächster Seite
424

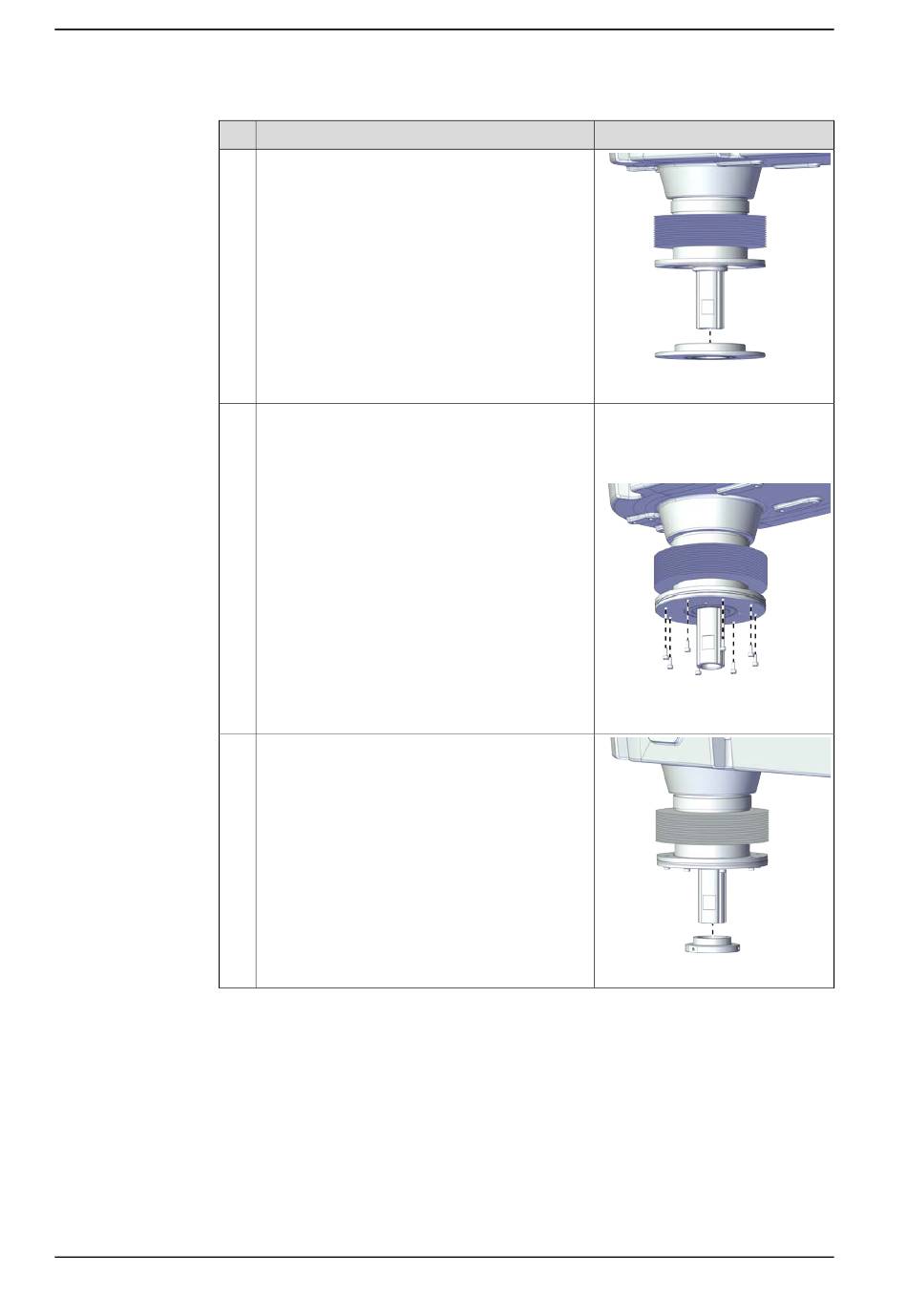

Aktion
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Den Flansch mit Lager an der Welle montieren.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Die Schrauben am Flansch mit Lager wieder be-
festigen.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Bauen Sie die untere Abdeckung wieder in die
Kugelrollspindel ein.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100002407
Schrauben: Innensechskantschrau-
be M2.5x6 12.9 Lafre 2C2B/FC6.9
(8 St.)
Anzugsdrehmoment: 0,8 Nm ±10%
xx2100002406
xx2100002405
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
