5 Reparatur

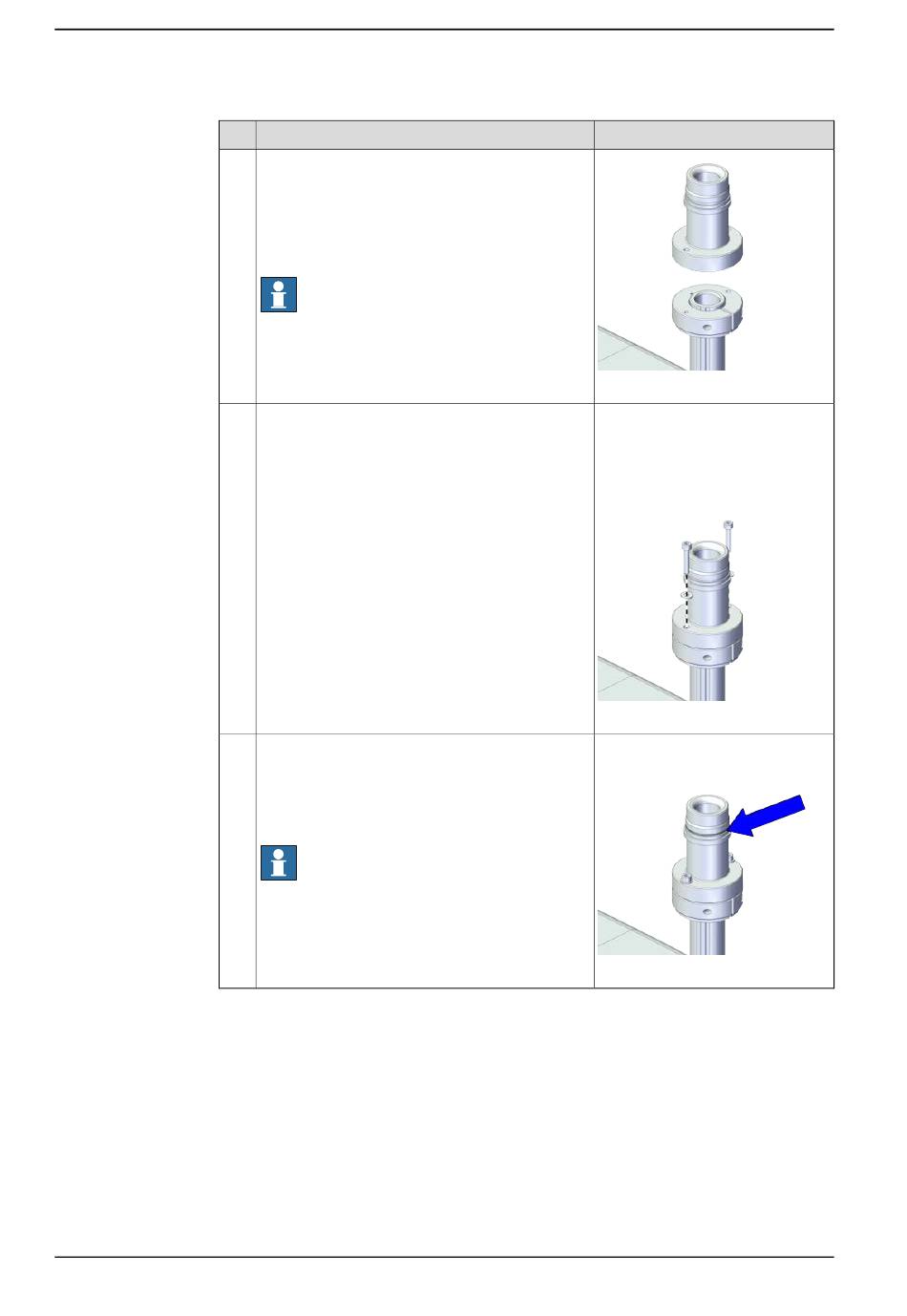

5.6.5 Austauschen der Kugelrollspindel
Fortsetzung
2
3
4
Fortsetzung auf nächster Seite
538
Aktion
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Montieren Sie die Erweiterungswelle auf der Ku-
gelrollspindel auf der Oberseite des mechani-
schen Anschlags.
Hinweis
Für Roboter mit Schutzart IP54 (Option 3350-540)
Die Dichtung für die Verlängerungswellen prüfen
und ggf. ersetzen.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Befestigen Sie die Erweiterungswelle mit den
Schrauben am mechanischen Anschlag.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Setzen Sie den O-Ring in die Erweiterungswelle
ein.
Hinweis
Die O-Ringe ggf. ersetzen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100002421
Schrauben: Innensechskantschrau-
be M3x16 12.9 Lafre 2C2B/FC6.9
(2 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
xx2100002420
xx2100002419
