5 Reparatur
5.6.4 Austauschen der Antriebsrolle an der unteren Position der Kugelrollspindel
Fortsetzung
5
6
7

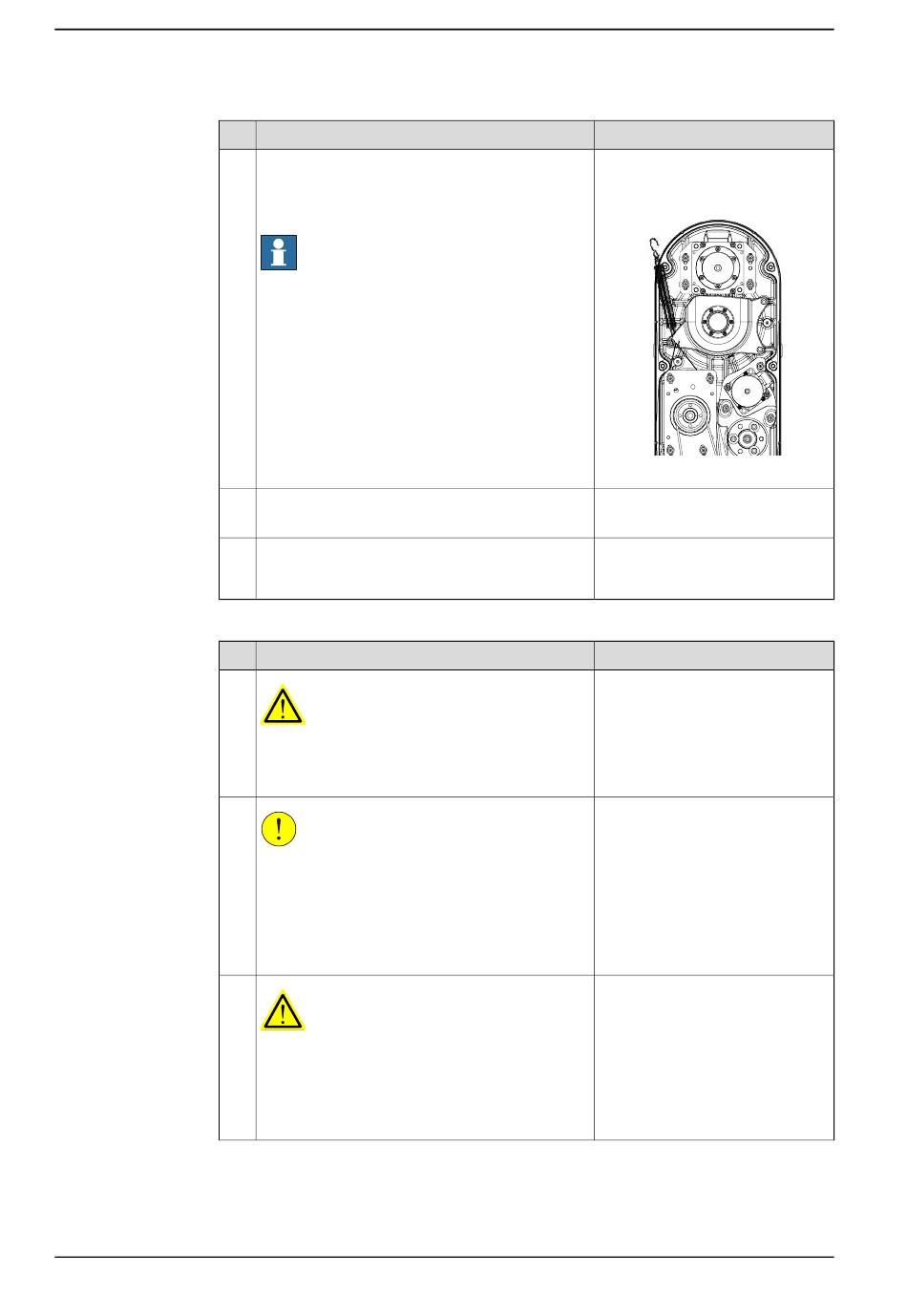

Befestigen der Schrauben des Übertragungsmoduls und des Antriebsriemens der Spannachse 4-2
1
2
3
Fortsetzung auf nächster Seite
484
Aktion
Einen tragbaren Kraftmesser verwenden, der am
Gurt eingehängt wird, und den Kraftmesser so
ziehen, dass die Spannung in den zulässigen
Kraftbereich fällt.
Hinweis
Vergewissern Sie sich bei der Messung, dass
keine Störeinflüsse diese Kraft beeinflussen.
Achten Sie auch auf die Wirkungsrichtung der
Kraft.
Messen Sie die Antriebsriemenspannung mit ei-
nem Schall-Spannungsmesser.
Falls der Antriebsriemen die Anforderungen nicht
erfüllt, lockern Sie die Motorschrauben und ziehen
Sie sie erneut fest.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
GEFAHR
Vergewissern Sie sich, dass irgendein Element
die Kugelrollspindel hält.
Bei der Entnahme des Motors von Achse 3 kann
das plötzliche Fallen der Kugelrollspindel eine
Gefahr bedeuten.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Gebrauchter Riemen: 36,6
Neuer Riemen:40
xx2100001126
Gebrauchter Riemen: 139
Neuer Riemen:110
Hinweis
Schneiden
118.
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
