5 Reparatur
5.3.2 Austauschen der Prozessnabe
Fortsetzung
3
Die Bänder an der Halterung lösen
1
2
3
Fortsetzung auf nächster Seite
182

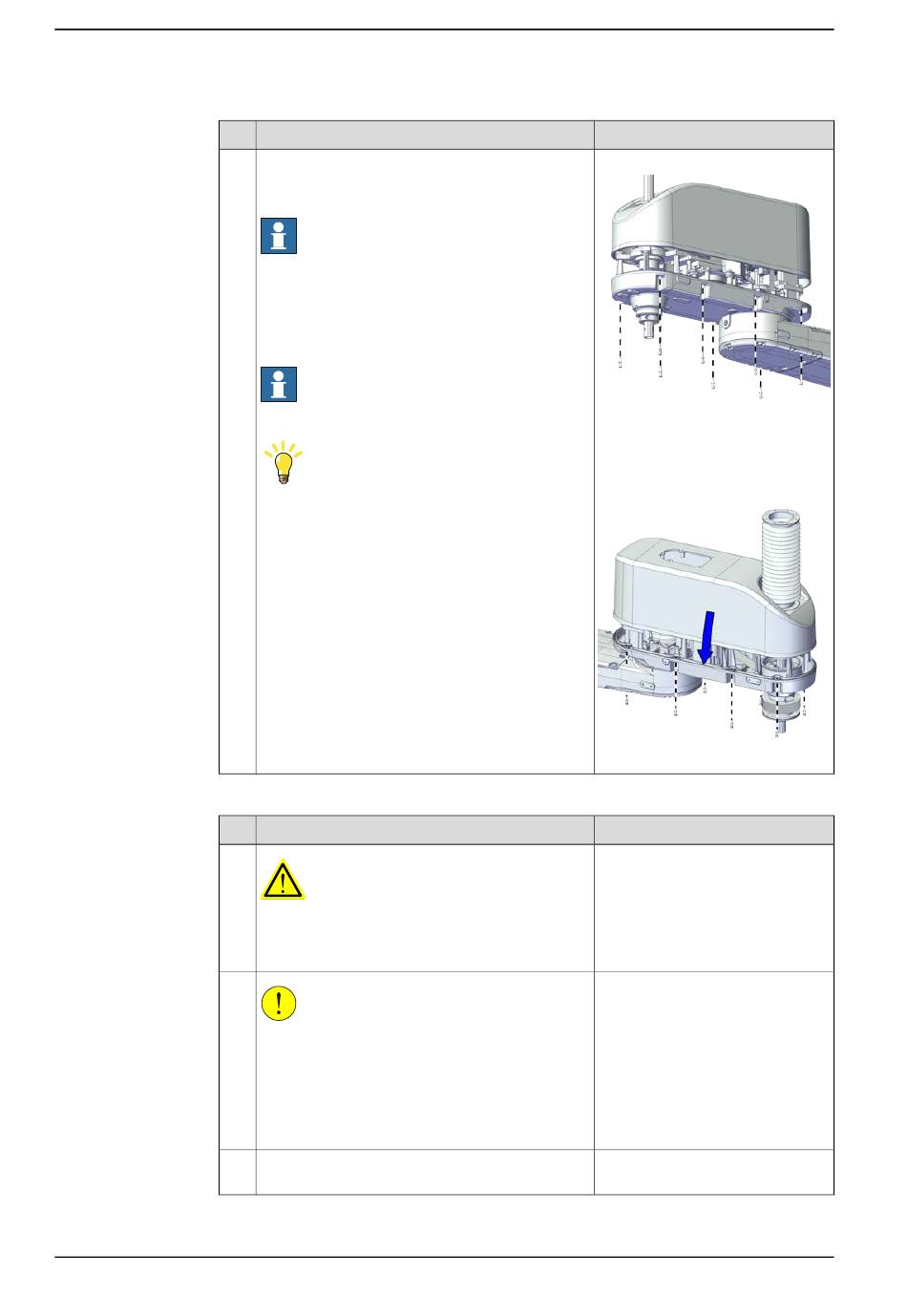

Aktion
Entfernen Sie die Schrauben von der Abdeckung
des äußeren Arms und nehmen Sie die Abde-
ckung ab.
Hinweis
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Entfernen Sie die Abdeckung mit Balg und Gehäu-
se.
Hinweis
Der Balg muss nicht separat entfernt werden.
Tipp
Überprüfen Sie die Dichtung und ersetzen Sie sie
bei Bedarf.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Die Bänder an der Sockelhalterung durchschnei-
den.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Für Roboter mit Schutzklasse IP30
xx2100000933
Für Roboter mit Schutzart IP54
(Option 3350-540)
Für Roboter mit Schutzart Rein-
raum (Option 3351-1)
xx2100002427
Hinweis
Schneiden
118.
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
