5 Reparatur
5.6.5 Austauschen der Kugelrollspindel
Fortsetzung
3
4
Befestigen der Schrauben des Übertragungsmoduls und des Antriebsriemens der Spannachse 4-2
1
2
3
Fortsetzung auf nächster Seite
528
Aktion
GEFAHR
Vergewissern Sie sich, dass irgendein Element
die Kugelrollspindel hält.
Bei der Entnahme des Motors von Achse 3 kann
das plötzliche Fallen der Kugelrollspindel eine
Gefahr bedeuten.

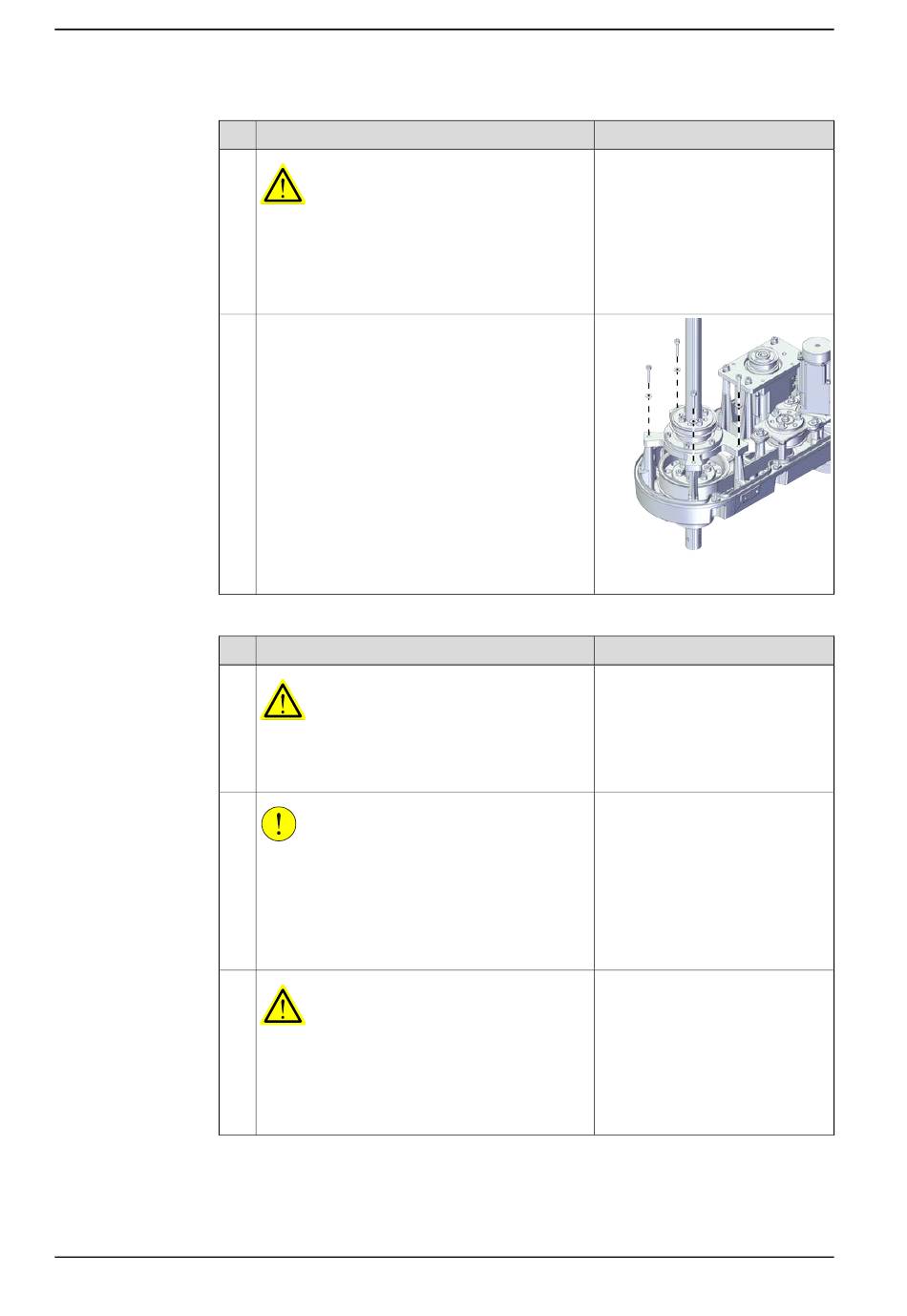

Die Schrauben des Kugelrollspindelflansches
festziehen.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
GEFAHR
Vergewissern Sie sich, dass irgendein Element
die Kugelrollspindel hält.
Bei der Entnahme des Motors von Achse 3 kann
das plötzliche Fallen der Kugelrollspindel eine
Gefahr bedeuten.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100001082
Hinweis
Schneiden
118.
