ABB Robotics IRB 920 Produkthandbuch Seite 73

Roboter mit Schutzklasse IP30 3350-300
xx2000001157
Roboter mit Schutzklasse IP54 (Option 3350-540) oder mit Schutzart Reinraum (Option 3351-5)
xx2100002394
*: Nur für Clean Room.
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C

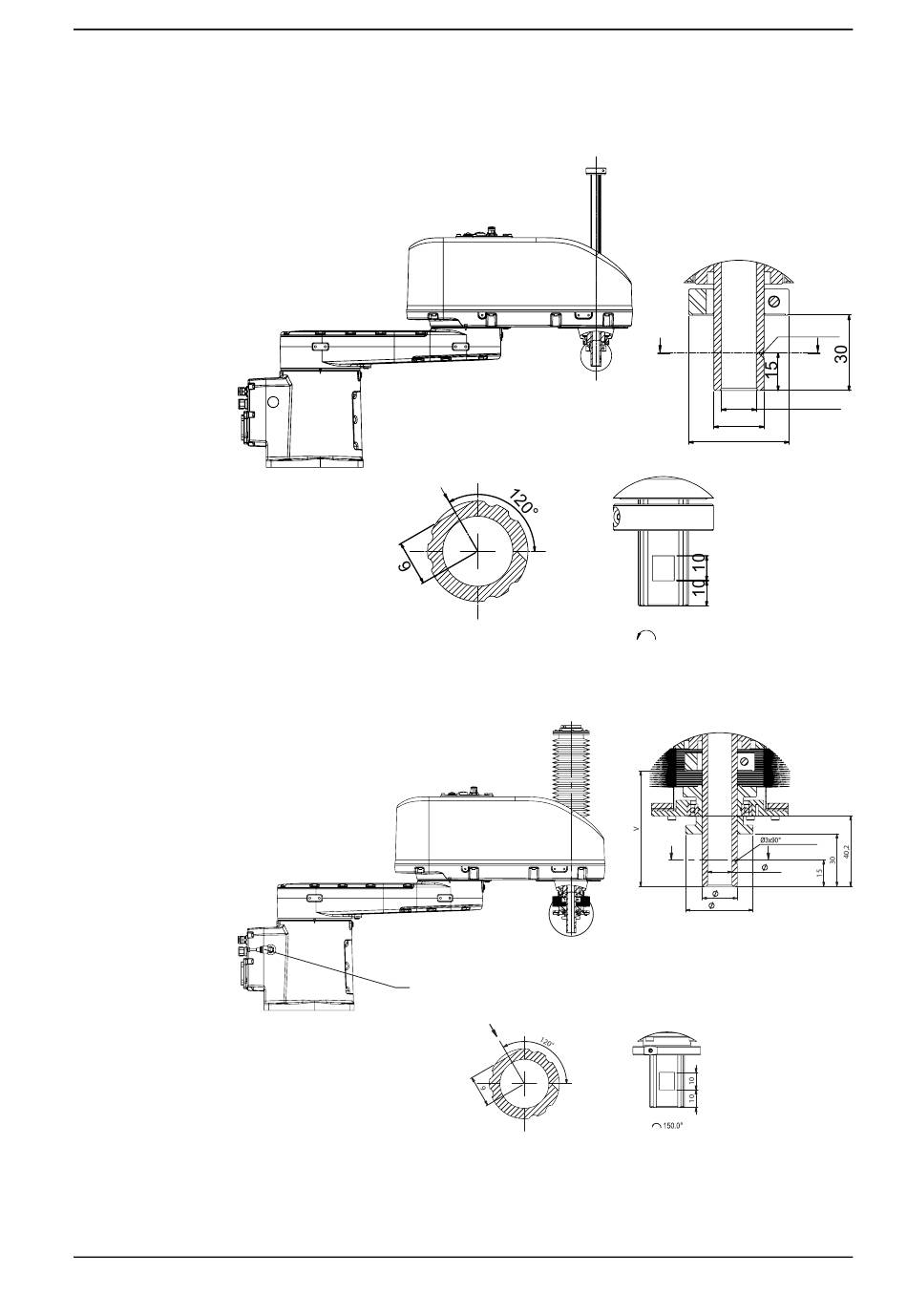

3.3.8 Befestigen der Ausrüstung am Roboter (Roboterabmessungen)
D
C-C
*
E
© Copyright 2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
C
B
D
150.0°
C
B
E
C-C
Fortsetzung auf nächster Seite
Fortsetzung
Ø3x90°
C
Ø14
Ø20
Ø40
B
C
14
20
38,5
B
73
