ABB Robotics IRB 920 Produkthandbuch Seite 622

5 Reparatur
5.6.9 Austauschen des Antriebsriemens an Achse 4
Fortsetzung
5
6
7
8
9
10
Fortsetzung auf nächster Seite
622
Aktion

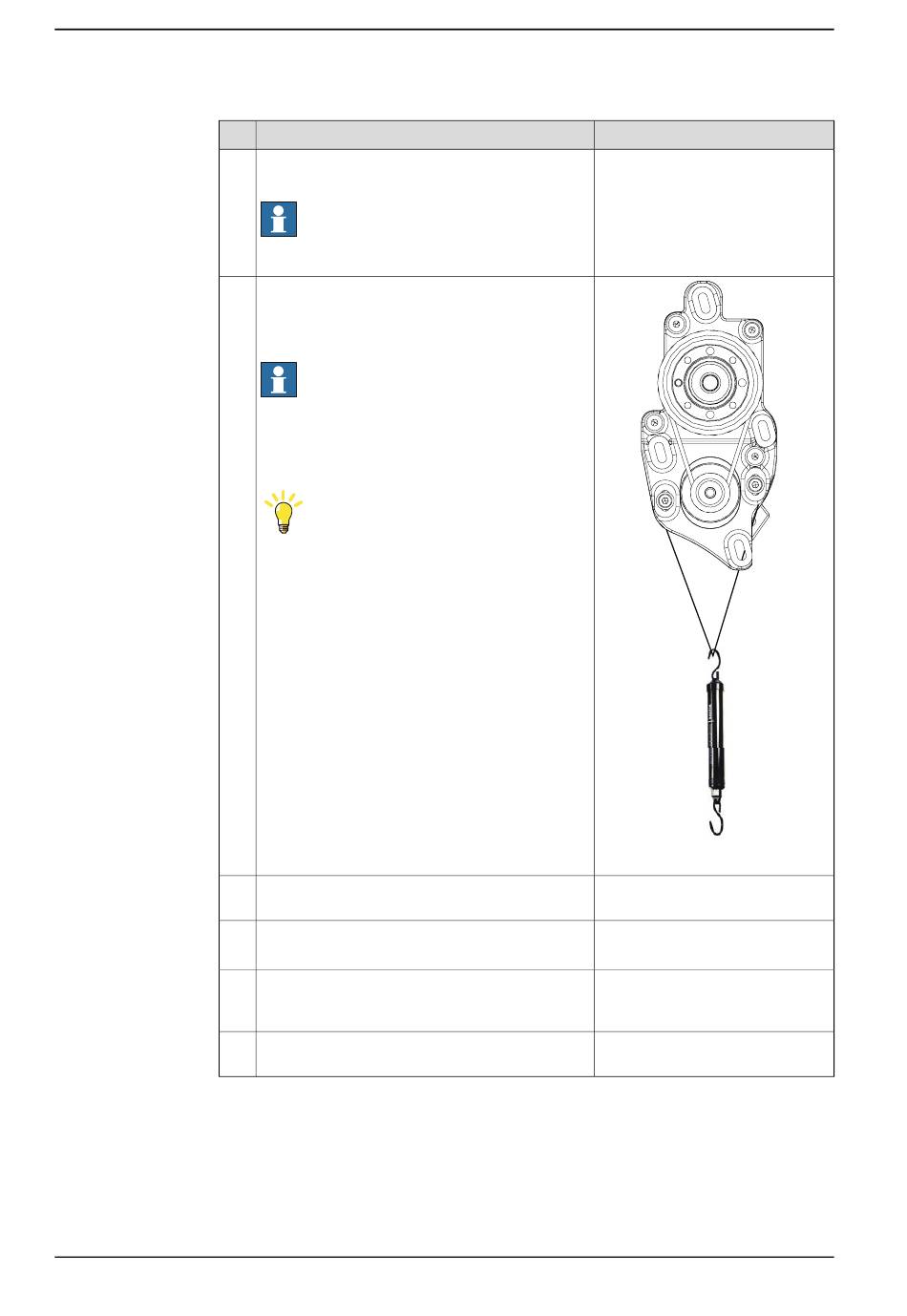

Einen Gurt an den Motor hängen und das Übertra-
gungsmodul halten.
Hinweis
Ziehen Sie dieses Werkzeug fest.
Einen tragbaren Kraftmesser verwenden, der am
Gurt eingehängt wird, und den Kraftmesser so
ziehen, dass die Spannung in den zulässigen
Kraftbereich fällt.
Hinweis
Vergewissern Sie sich bei der Messung, dass
keine Störeinflüsse diese Kraft beeinflussen.
Achten Sie auch auf die Wirkungsrichtung der
Kraft.
Tipp
Justieren Sie die Kugelrollspindel bei Interferenz
mit dem Hand-Dynamometer ggf. manuell nach.
Ziehen Sie die Schrauben auf das empfohlene
Drehmoment fest.
Messen Sie die Antriebsriemenspannung mit ei-
nem Schall-Spannungsmesser.
Falls der Antriebsriemen die Anforderungen nicht
erfüllt, lockern Sie die Motorschrauben und ziehen
Sie sie erneut fest.
Entfernen Sie das Antriebsriemen-Spannwerkzeug
für Achse 4.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2100001128
Gebrauchter Riemen: 312
Neuer Riemen:245
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
