5 Reparatur
5.7.2 Austauschen der Unterbaugruppe Motor Achse 2
Fortsetzung
2
3
Entfernen von Kabelhülse und Halterung
1
2
Fortsetzung auf nächster Seite
794
Aktion
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite

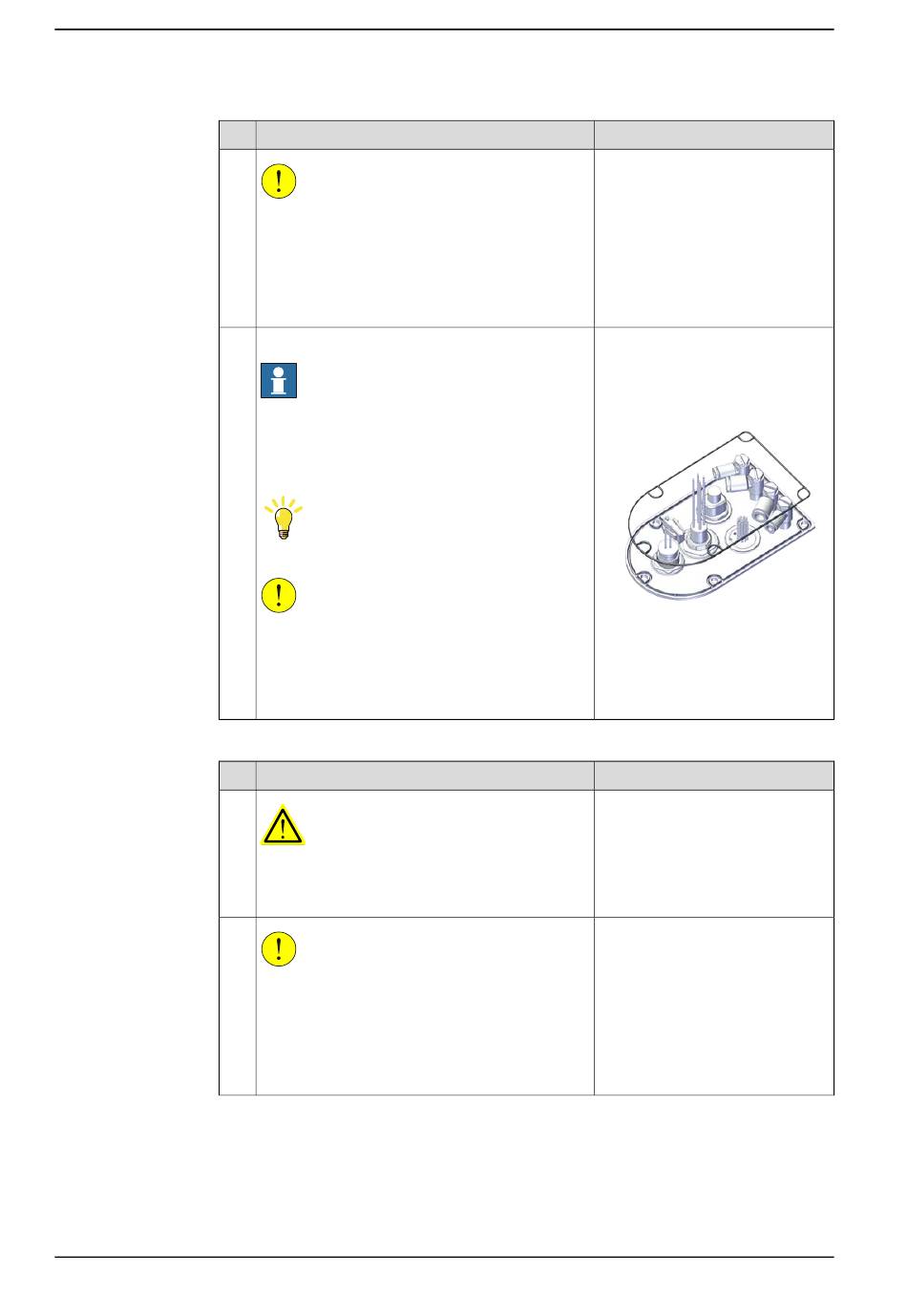

Herausnehmen der Prozessnabe.
Hinweis
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Entfernen der Dichtung für die Prozessnabe.
Tipp
Ersetzen Sie bei Bedarf die Dichtung.
VORSICHT
Achten Sie auf die an der Abdeckung angebrach-
ten Kabel! Sie können die Abdeckung erst dann
vollständig entfernen, wenn die Steckverbinder
abgetrennt sind, wie in den folgenden Schritten
beschrieben.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
118.
Für Roboter mit Schutzart IP54
(Option 3350-540)
Für Roboter mit Schutzart Rein-
raum (Option 3351-1)
xx2100002438
Hinweis
Schneiden
118.
