ABB Robotics IRB 920 Produkthandbuch Seite 597

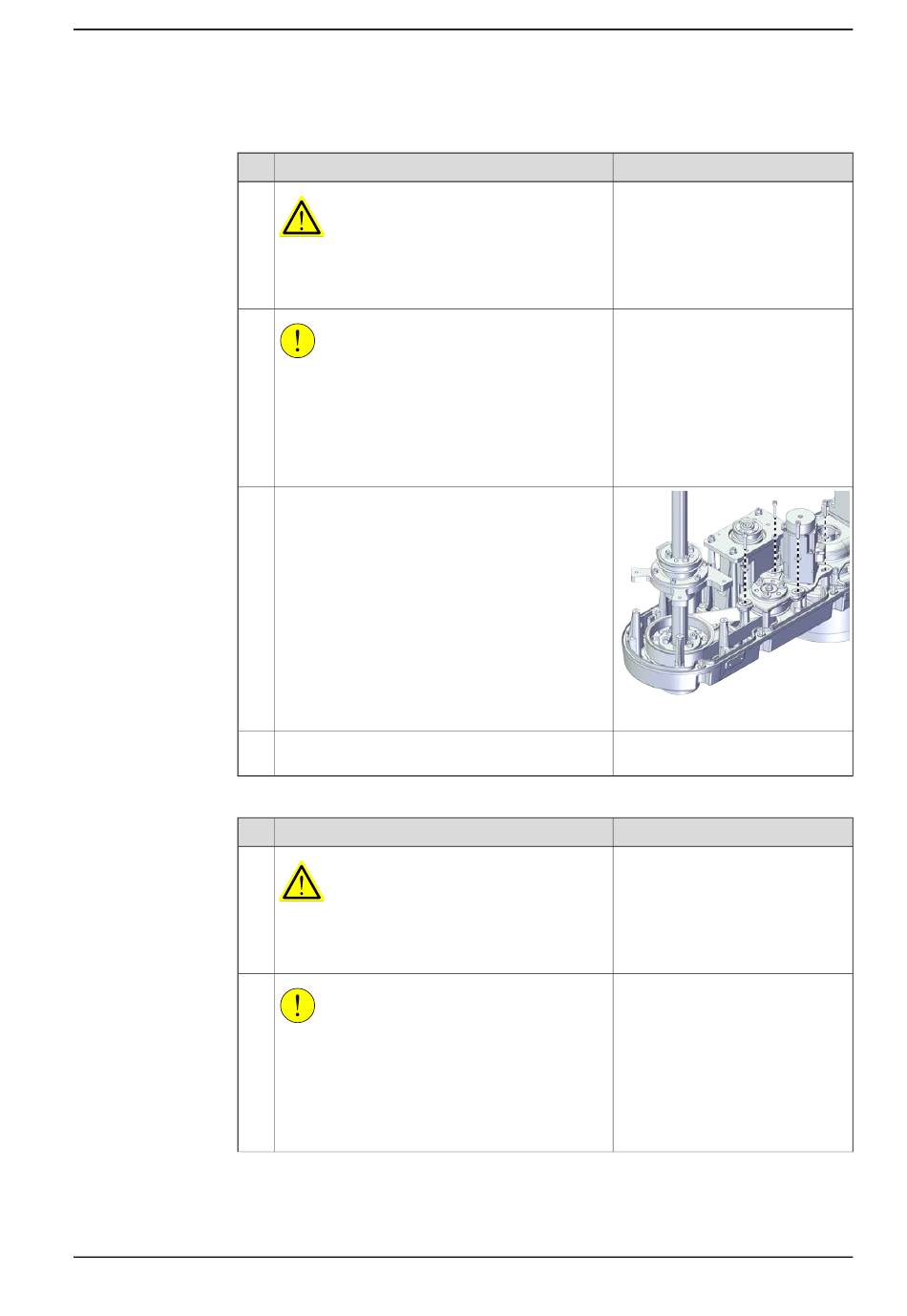

Entfernen der Übertragungsmodulbaugruppe
1
2
3
4
Entnahme des zweiten Antriebsriemens von Achse 4
1
2
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
5.6.8 Austauschen des zweiten Antriebsriemens an Achse 4
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Die Schrauben der Übertragungsmodulbaugruppe
entfernen.
Die Übertragungsmodulbaugruppe mit dem An-
triebsriemen für Ache 4-2 entnehmen.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
© Copyright 2022 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
118.
xx2100001091
Hinweis
Schneiden
118.
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
597
