ABB Robotics IRB 920 Produkthandbuch Seite 709

3
4
Wiederanschluss der Luftschläuche und der CP/CS- und Ethernet-Verkabelung (falls vorhanden)
1
2
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
Aktion

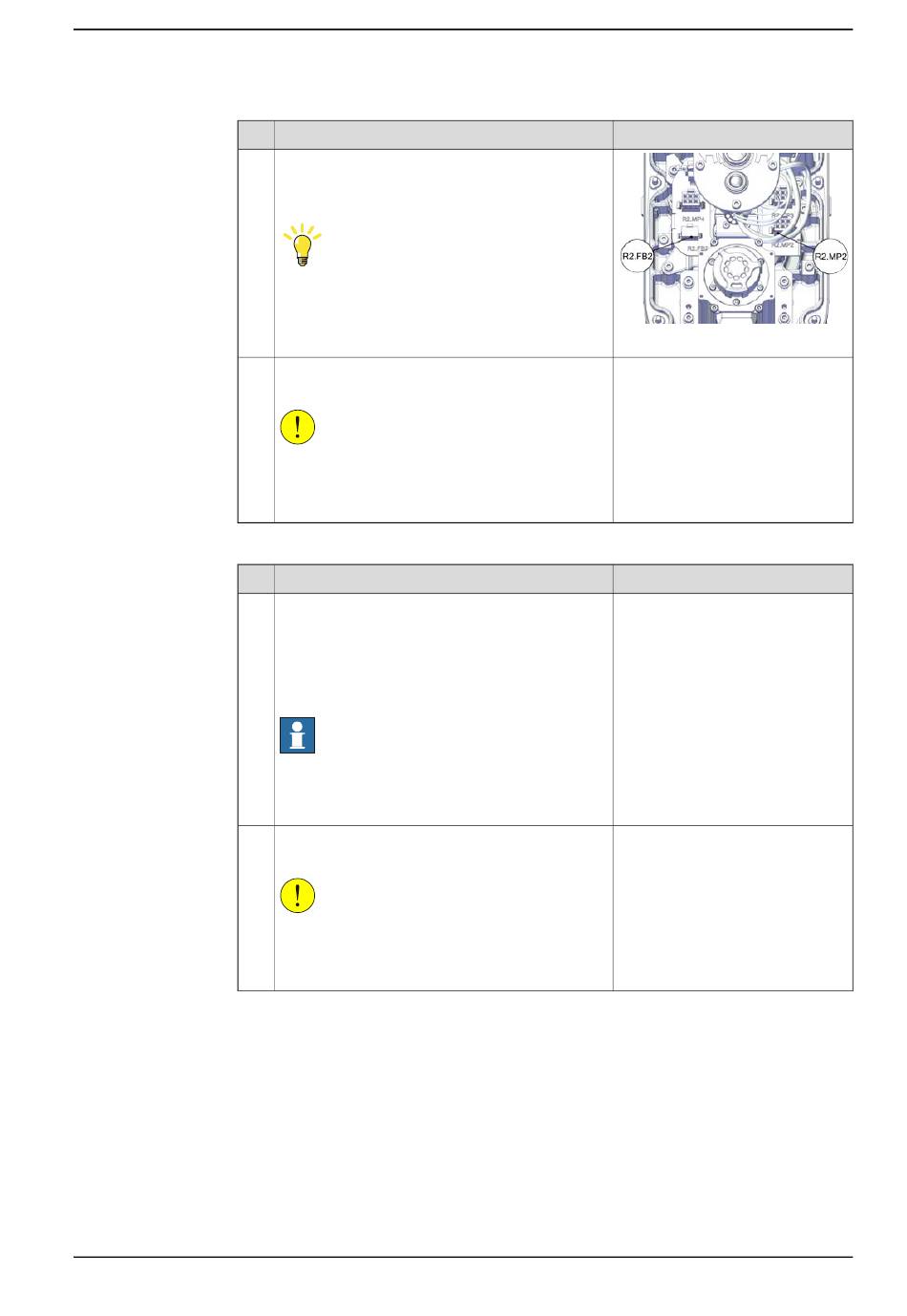

Schließen Sie die Steckverbinder an.
• R2.MP2
• R2.FB2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Die Verkabelung hinter dem Motor von Achse 2
verlegen.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab. Siehe Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie Teile
austauschen. auf Seite 118.
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Clean
Room-Roboter.
Die Luftschläuche in der Prozessnabe hinter der
Halterung verlegen.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.6.11 Austauschen des äußeren Arms
Hinweis
xx2100000934
Hinweis
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
709
