ABB Robotics IRB 920 Produkthandbuch Seite 657

Für Reinraum/ IP54-Roboter

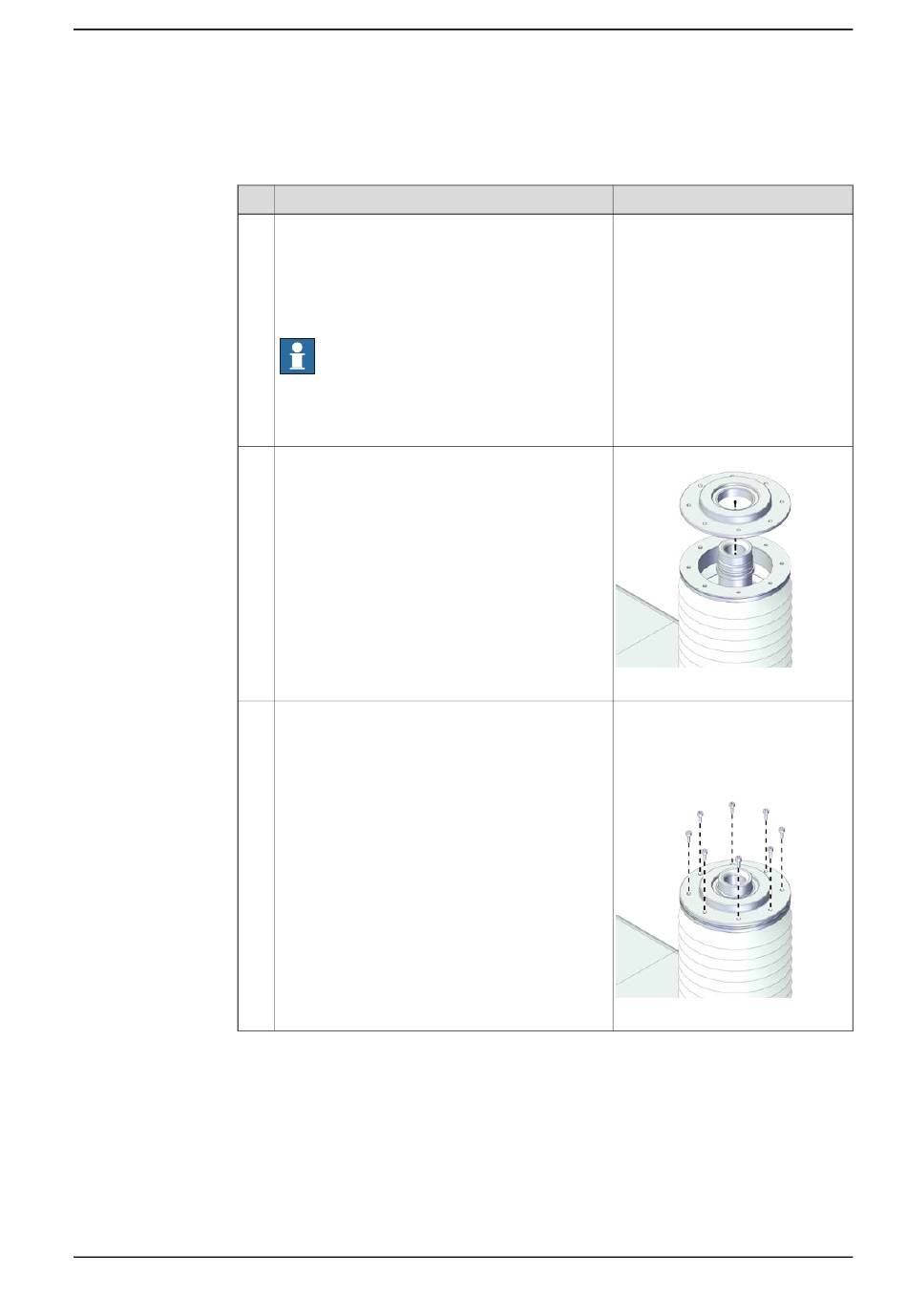

Die obere Abdeckung und den Flansch mit Lager wieder montieren
1
2
3
Produkthandbuch - IRB 920
3HAC075721-003 Revision: C
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab. Siehe Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie Teile
austauschen. auf Seite 118.
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Clean
Room-Roboter.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Den Flansch mit Lager an der Verlängerungswelle
einbauen.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Die Schrauben am Flansch mit Lager wieder be-
festigen.
© Copyright 2022 ABB. Alle Rechte vorbehalten.
5.6.10 Austauschen des Übertragungsmoduls
Hinweis
xx2100002402
Schrauben: Innensechskantschrau-
be M2.5x6 12.9 Lafre 2C2B/FC6.9
(8 St.)
Anzugsdrehmoment: 0,8 Nm ±10%
xx2100002401
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
