5 Kalibrierung
5.3.1 Aktualisierung der Umdrehungszähler an der IRC5-Robotern
5.3 Aktualisieren der Umdrehungszähler
5.3.1 Aktualisierung der Umdrehungszähler an der IRC5-Robotern
Einleitung
Dieser Abschnitt beschreibt, wie Sie eine grobe Kalibrierung jeder Manipulatorachse
durch das Aktualisieren des Umdrehungszählers für jede Achse mithilfe des
FlexPendant durchführen.
Schritt 1 – Manuelles Bewegen des Manipulators in die Synchronisierungsposition
Gehen Sie wie folgt vor, um den Manipulator manuell in die
Synchronisierungsposition zu bewegen:
1
2
3
Schritt 2 – Aktualisieren des Umdrehungszählers mit dem FlexPendant
Gehen Sie wie folgt vor, um den Umdrehungszähler über das FlexPendant (IRC5)
zu aktualisieren.
1
Fortsetzung auf nächster Seite
832
Aktion
Wählen Sie achsweise Bewegung.
Bewegen Sie den Manipulator, um die
Synchronisierungsmarkierungen auszurich-
ten.
Wenn alle Achsen positioniert wurden, ak-
tualisieren Sie den Umdrehungszähler.
Aktion

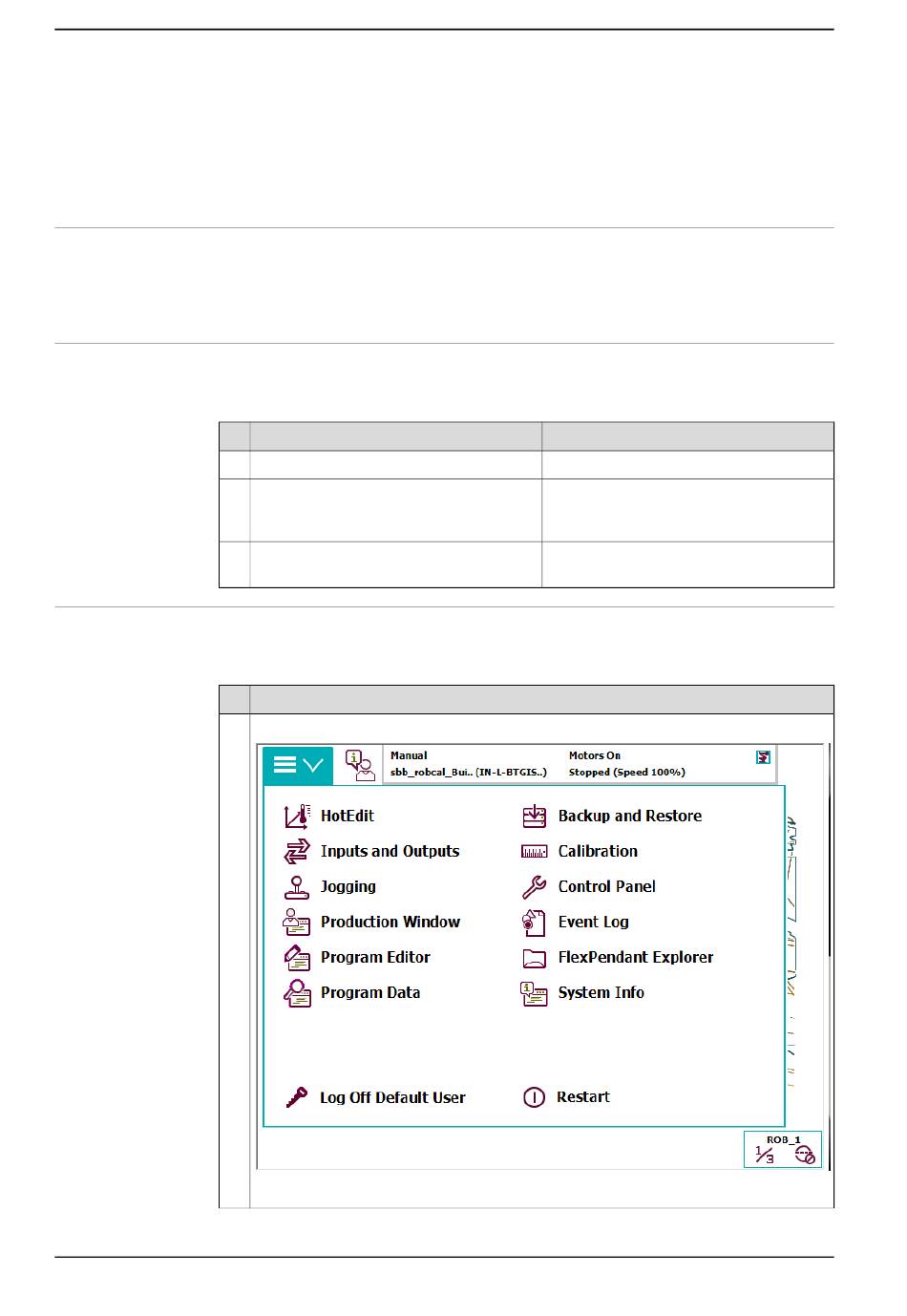

Tippen Sie im Menü ABB auf Kalibrierung.
xx1500000942
© Copyright 2014 - 2021 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe Synchronisierungsmarkierungen und
Synchronisierungsposition für Achsen auf
Seite 829.
Schritt 2 – Aktualisieren des Umdrehungs-
zählers mit dem FlexPendant auf Seite
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: S
832.
