Produkthandbuch - IRB 1200
3HAC046983-003 Revision: S

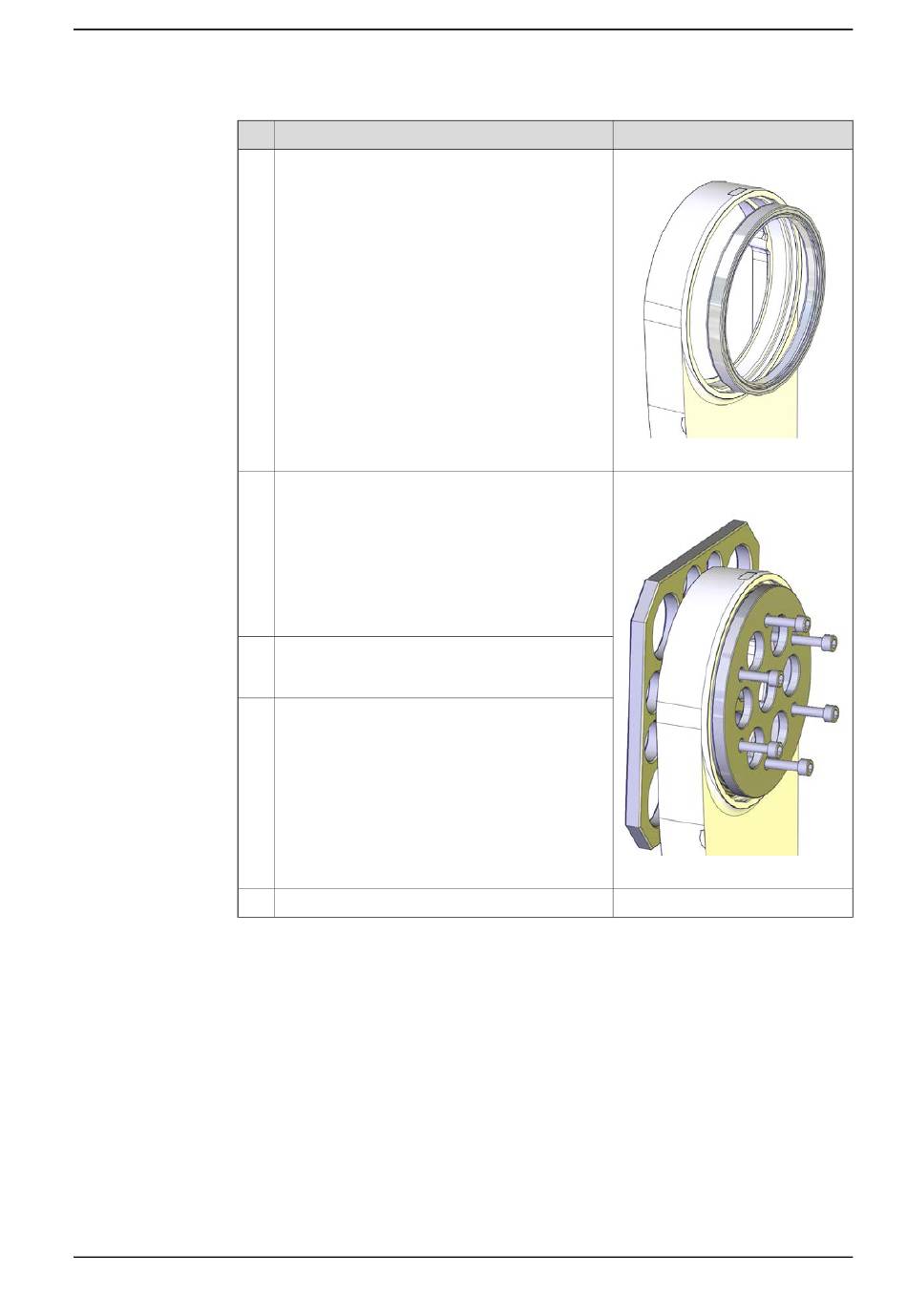

4.4.4 Austauschen der Radialdichtung und des Dichtungsrings Achse 3
Aktion
Bringen Sie die Radialdichtung Achse 3 am Kabel-
gehäuse an.
Legen Sie das Montagewerkzeug an beiden Seiten
des Kabelgehäuses an, mit dem kreisförmigen
Teil gegen die Dichtung, und drücken Sie die
Dichtung langsam in das Gehäuse, indem Sie die
sechs Schrauben (M6X50) nach und nach in die
Platte eindrehen.
Führen Sie den kreisförmigen Teil des Einbauwerk-
zeugs für die Radialdichtung an die Radialdich-
tung.
Befestigen Sie die Werkzeugplatte mithilfe der
sechs M6X50-Schrauben an der anderen Seite
des Kabelgehäuses.
Ziehen Sie die Schrauben nach und nach an, um
die Dichtung in ihre Position zu drücken.
Entfernen Sie das Montagewerkzeug.
© Copyright 2014 - 2021 ABB. Alle Rechte vorbehalten.
4 Reparatur
Fortsetzung
Hinweis
Radialdichtung: 3HAC024865-001
xx1400000334
Werkzeugsatz für Dichtung Achse
3: 3HAC049697-001
xx1400000335
Fortsetzung auf nächster Seite
