2 Installation und Inbetriebnahme
2.3.7.2 Bohrungen zur Montage von Zusatzausrüstung
Fortsetzung

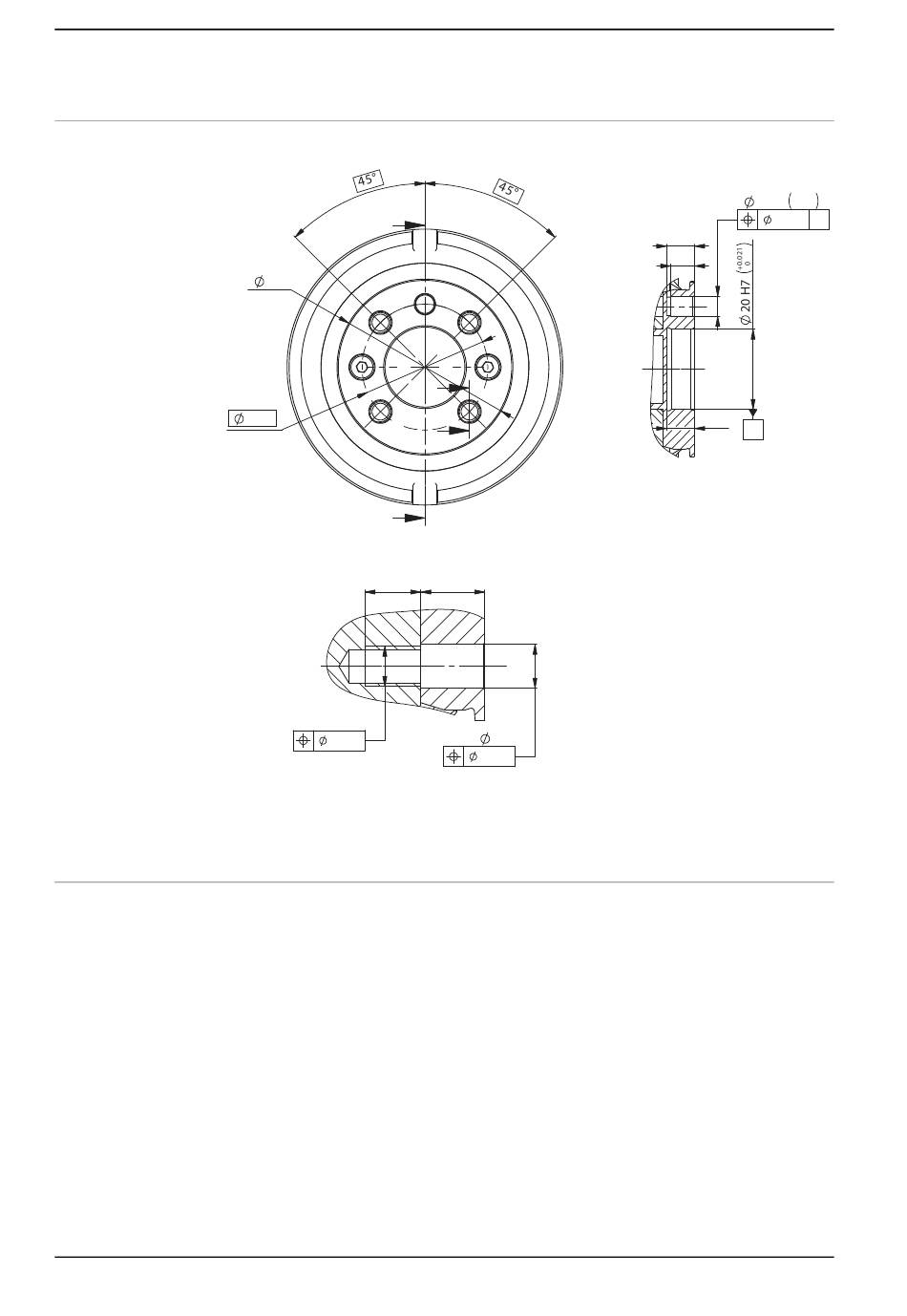

Roboterwerkzeugflansch für Hygienic-Roboter
xx2100001281
Güte der Befestigungen
Verwenden Sie zum Anbringen von Werkzeugen am Werkzeugflansch nur
Schrauben der Klasse 12,9. Verwenden Sie passende Schrauben und
Anzugsdrehmomente für Ihre Anwendung.
94
A
44
31.5
A
7
4xM5
0.25
SECTION B-B
© Copyright 2014 - 2021 ABB. Alle Rechte vorbehalten.
B
B
8
4x 5.5
0.25
5 H7
0.04 B
7
6
7
B
SECTION A-A
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: S
+ 0.012
0
